Paso 2: Elegir el valor de la resistencia serie
He creado un paso separado para esto porque este resistor de la serie es la parte más importante del circuito. Como he dicho antes, esta resistencia se conecta en serie con la salida de la fuente de energía. Como corriente comienza a fluir a través de él una caída de tensión pequeña aparecerán en él.
Debe elegir un resistor que la caída de voltaje en él es alrededor de 0,5 ~ 0,7 volts cuando la corriente de sobrecarga está pasando a través de él. La corriente de la sobrecarga es lo que acciona el circuito de protección y se apaga potencia de salida de suministro para evitar daños en él.
Usted puede elegir una resistencia mediante el uso de la ley de ohms: V = R * I. En este caso vamos a utilizar: R = V / I.
Lo primero que debe determinar es la sobrecarga de corriente de la fuente de alimentación. En esta parte no puedo ayudarte, tienes que saber la corriente máxima de la fuente de alimentación puede suministrar y por lo tanto el valor de la resistencia serie de la dimensión.
Supongamos que la fuente de alimentación puede suministrar 3 amperios (el voltaje de la fuente de alimentación no importa en este caso). Por lo tanto, tenemos R = 0, 6V/3A. R = 0,2 ohmios. Si se calcula la resistencia y el resultado no es un valor comercial, no te preocupes. Acaba de obtener una resistencia de valor comercial que está cerca de los resultados de los cálculos.

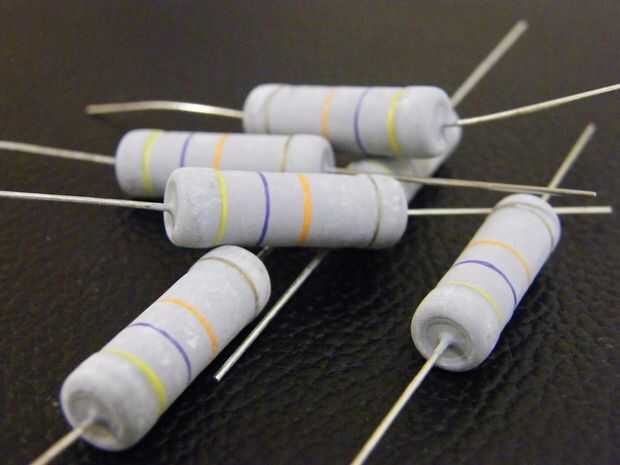

Lo siguiente que debe hacer es calcular la disipación de este resistor, para que no se queme cuando hay flujo de corriente a través de él. Se puede calcular la disipación de energía mediante la fórmula: P = V * I.
Si usamos nuestro ejemplo anterior obtenemos: P = 0. 6V * 3A. P = 1.8W un 3W o incluso una resistencia de 5W sería más que suficiente.
