Protección del cortocircuito para (casi) cualquier fuente de alimentación (3 / 7 paso)

Paso 3: Lista de materiales

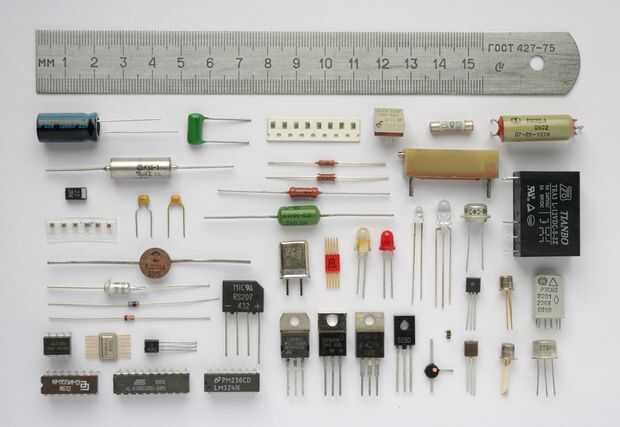

Para construir un tablero como el mío, se necesita:

1 - TL082 (amp dual op)

2 - 1N4148 (diodo)

1 - TIP122 (transistor NPN)

1 - BC558 (transistor PNP. Se puede utilizar un BC557, BC556 o equivalente. Son todos muy bien para esta aplicación)

1 - resistencia ohm 2700

1 - resistencia ohm 1000

1 - resistor de 10Kohm

1 - resistencia de 22Kohm

1 - resistor de la serie (ver paso anterior)

1 - 10Kohm potenciómetro

1 - condensador de 470uf

1 - 1uf capacitor

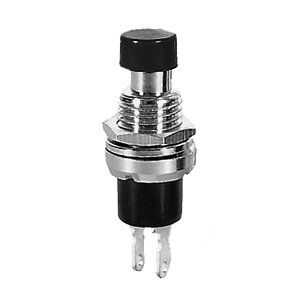

1 - normalmente cerrado interruptor momentáneo (ver anexo cuadro. Cualquier interruptor momentáneo normalmente cerrado funciona bien)

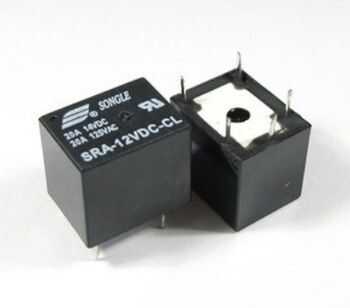

1 - relé modelo T74 (este es un modelo muy común de relé. Fáciles de encontrar en
eBay. Sólo trate de buscar "G5LA-14" en eBay. Hay muchos bobina tensiones y contactos amperaje. Si no desea utilizar este modelo, asegúrese de cambiar el diseño de PCB)
