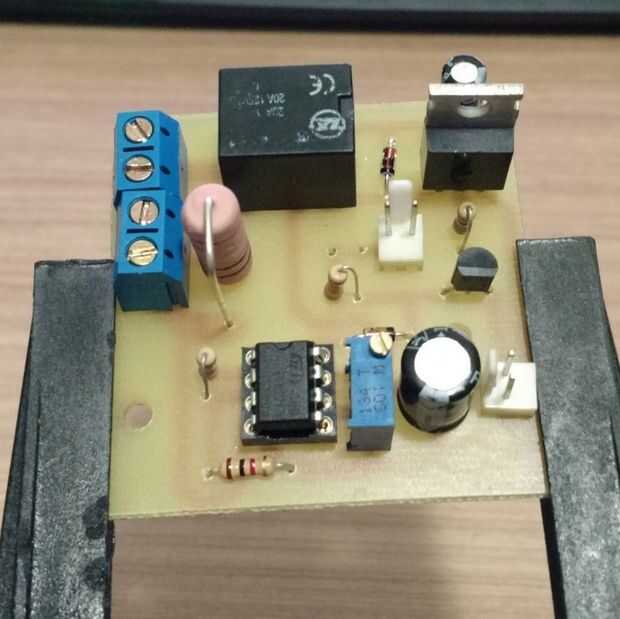

Paso 6: Prueba y calibración del circuito
Para activar este circuito, tendrá suministrar un voltaje que puede ser de 9V a 15V. Ver la imagen adjunta para más información sobre la entrada.
Para calibrar el circuito, mida el voltaje en el amplificador operacional invertir entrada y gire el potenciómetro. Como volver a la tensión será aumentar o disminuir según el lado está dando. El valor que necesita para ajustar este potenciómetro es la ganancia de la etapa de entrada veces 0,6 voltios (algo alrededor de 2.25 a 3 voltios Si la etapa de amplificación es como la mía).
Este procedimiento toma algún tiempo y el mejor método para calibrarlo es ensayo y error. Puede que necesite ajustar un mayor voltaje en el potenciómetro para que la protección no dispara en picos. Como he dicho, tarda algún tiempo para calibrarlo.
