Paso 5: soldadura
La soldadura es bastante fácil. Sólo Mantenga los cables de 6 (o más) con los extremos pelados. Puede utilizar un cuchillo para este paso.

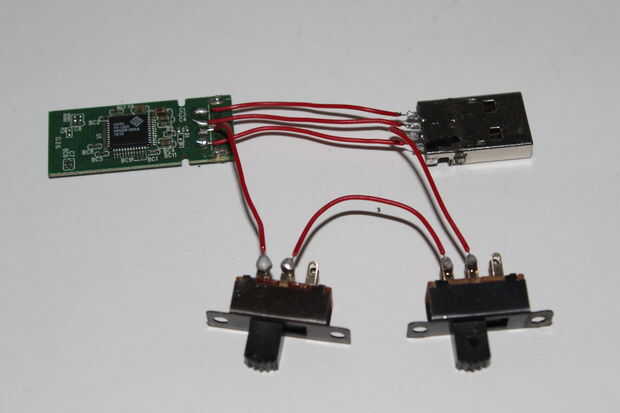

Ahora empezar a 1 cable del pasador superior del puerto con el conector superior en el circuito de soldadura.
Soldar 1 cable de la tercera patilla en el puerto para el tercer pin en el tablero.
Y 1 cable desde el perno inferior en el puerto hasta el pasador inferior de la Junta de soldadura.
Ahora soldar 1 cable del segundo pin en el puerto con el conector medio un interruptor.
Suelda el otro cable de la clavija inferior o parte superior del interruptor a la patilla inferior o superior en el segundo interruptor.
Y soldar otro cable desde el pin central del segundo interruptor hasta el segundo pasador en el board.* circuito

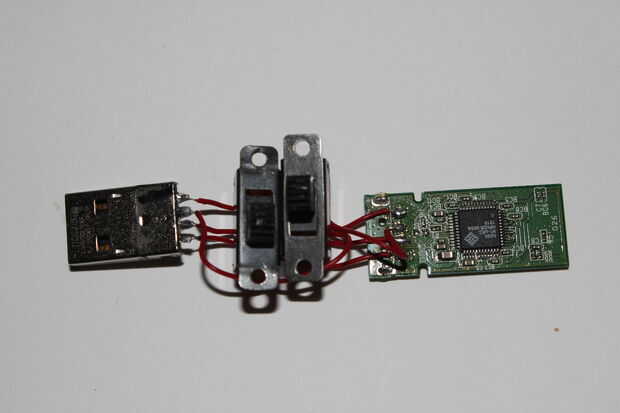

Si utiliza interruptores con varias filas, utilice sólo una fila, como se muestra en las imágenes.
* No es necesario utilizar el segundo pasador para los interruptores, puede utilizar uno de 4 pines, pero siempre hay que conectar el pin 1 en el puerto al pin 1 en el circuito, etc..
