PROTECTOR de la tierra: Clasificadora de Material autónoma (3 / 6 paso)

Paso 3: Construir el bastidor de la máquina y primeros zona pruebas

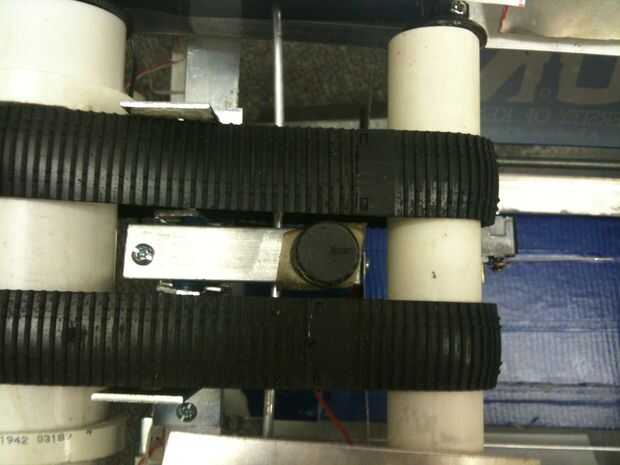

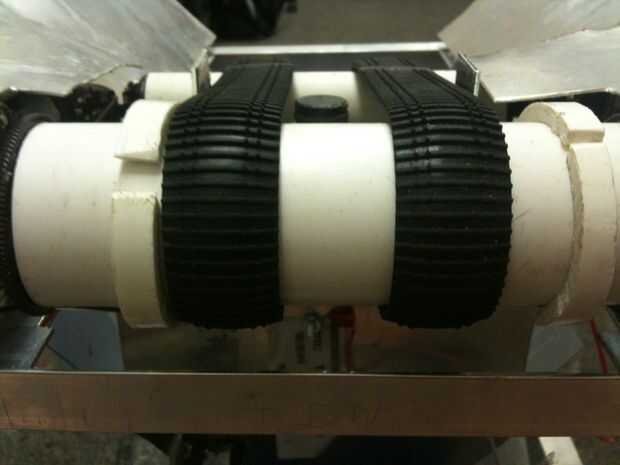

Un bastidor está construido con las dimensiones descritas en las bases del concurso. La estructura puede ser construida con ángulo de aluminio. Usando la parte superior pocas pulgadas de la estructura, se utilizará un transportador para suministrar la botella/puede a la máquina. Un motor está configurado para girar un tubo de PVC. Dos pistas de goma se estiran entre la tubería de PVC de giro y otro más pequeño, rotación libre de tubería de PVC. La prueba del imán se coloca entre las pistas de dos goma. Dos cables están conectados al interruptor de imán para suministrar la electricidad. Es importante que ambos lados del interruptor de imán están aislados unos de otros y del resto de la estructura.

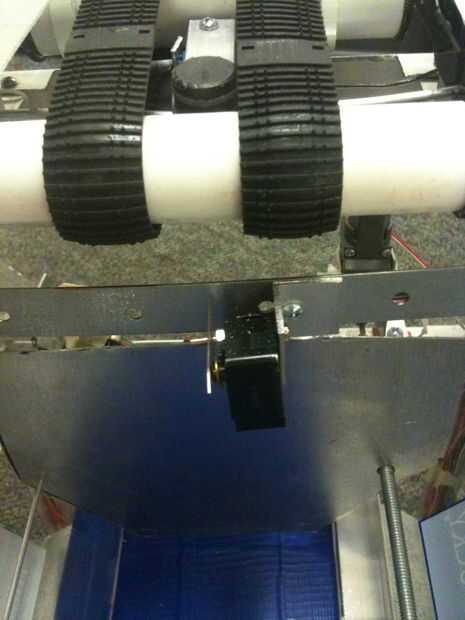

Como el bottle/can se mueve a lo largo de la cinta que caerá al final. Un interruptor de límite se une en el extremo de la cinta para indicar que el Arduino cuando la bottle/can cae de la cinta transportadora. Esto también indica el Arduino para detener la cinta transportadora.
