Protector de pantalla LCD 16 x 2 para Arduino Uno con 3 cables (2 / 2 paso)

Paso 2: Algunos cambios menores

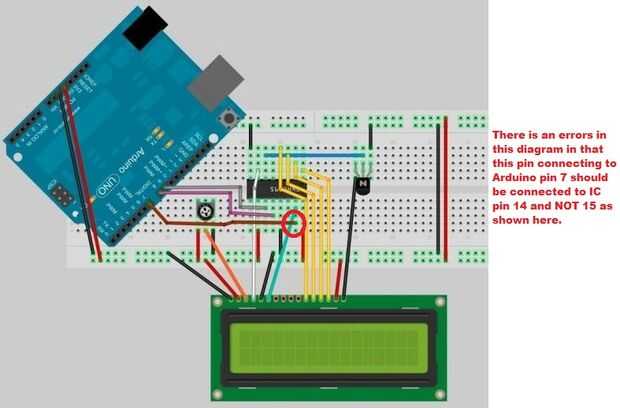

Una pequeña corrección el diagrama en el instructivo original

También recomiendo quitar el transistor NPN y simplemente conectar una resistencia de 1 kohm a través de las clavijas adecuadas para la luz trasera (si y no es una opción requerida).

En general, aunque me llevó un par de horas para llegar a esta soldado y ya en funcionamiento, fue muy gratificante al final y todo me costo para hacer el escudo era US $2. El número de líneas del IO digitales que libera no es pequeño y debe ser motivo suficiente para que alguien pueda considerar hacer esto.
