Paso 3: soldar
Aquí es donde las cosas sacar si nunca lo hiciste antes y cool si te gusta la electrónica.

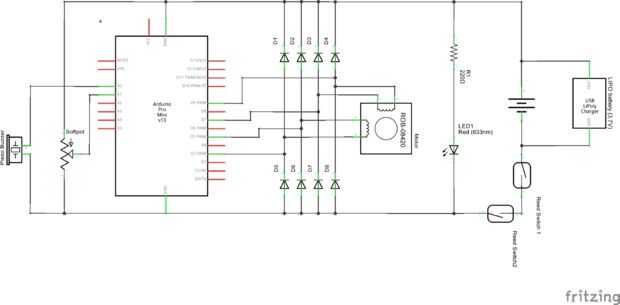

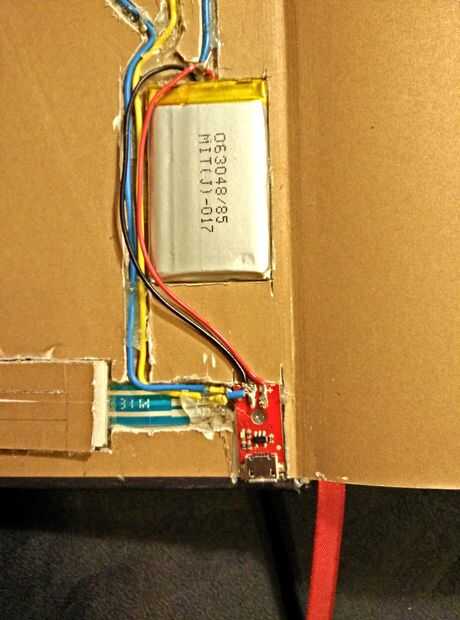

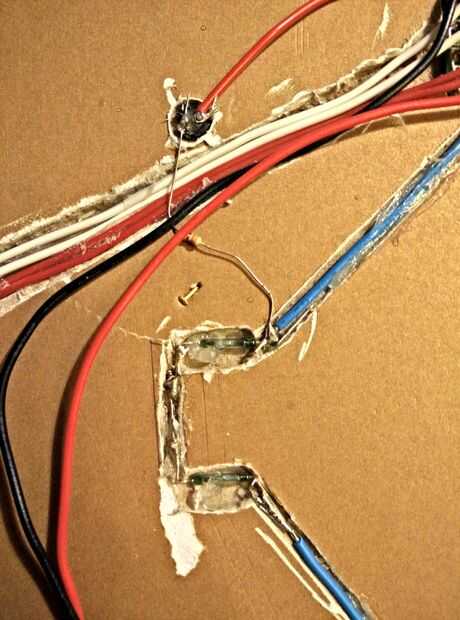

Lamentablemente, hice fotos durante la soldadura, por lo que no puedo darle un paso a paso de él pero le pongo un esquema del circuito mundial (espero que hice no error...) y algunas fotos de closeup de partes "críticas" (pero el motor).
Lo más complicado soldar es el motor paso a paso. Es realmente pequeño y no coincide perfectamente con los agujeros de la PCB.
La manera "más fácil" para soldar los cables a él es primero en una pequeña parte del tablero del PWB soldadura por lo que tiene conexiones duraderas.
Si usted no tiene ninguna herramienta para cortar el tablero del PWB fácilmente, comience cortando una pequeña plaza de ella con al menos 4 agujeros limpios. Digg con un cortador tanto como sea posible luego romperlo con la mano.
Cortadas pequeños pedazos de la soldadura y ponen por encima de los orificios que desea soldar pernos del motor a. Intentar poner el motor encima, si tienes una manera de arreglarlo, lo hacen. A continuación, derretir el estaño con el soldador y rezar para que funcione correctamente. Repita esto para las cuatro conexiones.
Si logras hacer esto, has ganado! Ahora basta con soldar los cables en la parte opuesta de la placa PCB.
Una vez hecho esto, compruebe si las conexiones están bien con un polímetro. Dos pernos en la parte superior deben estar conectado, igual para los dos pernos en la parte inferior.
Si no, intenta agregar algunos soldadura para «tapar los agujeros».
Una vez que la soldadura es aceptable, se puede poner algun pegamento con una pistola de pegamento para asegurar que las soldaduras no mueva demasiado cuando manipular el motor con las manos. (que no desea que la soldadura una vez más, confía en mí: D)

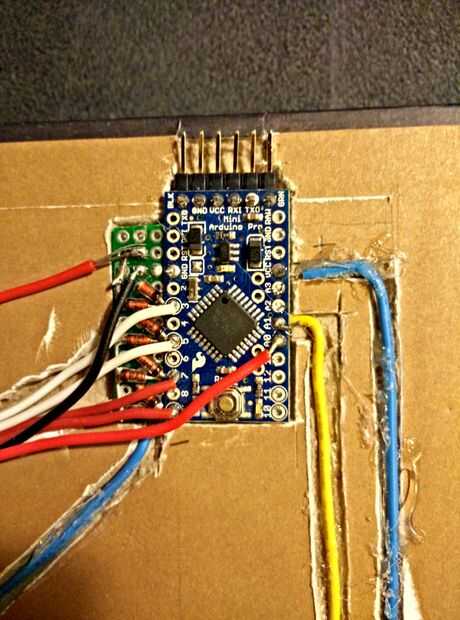

La otra parte de soldadura grande es todos los diodos. Tomé un trozo de tablero del PWB y poner en él. Realmente no se puede dar un paso a paso (y otra vez, me ha hecho ninguna imagen lo siento..), solo trata de seguir los esquemas. El lado gris del diodo debe ser donde la flecha señala en los esquemas. (Tenga cuidado de ponerlos en el camino de la derecha!!!!)
