Paso 4: Soldar cabeceras y conexión de tablero FTDI
Para programar Arduino desde el equipo que necesitamos tapar la Junta máxima básica de FTDI que.
Pero no queremos ponerlo dentro de la cubierta como llevaría a cabo para nada y esta placa es hecha para ser utilizado para múltiples proyectos. Necesitamos las conexiones simples y para qué sirven las cabeceras de ángulo recto!
Cortar 6 pernos de la barra con un par de tijeras.

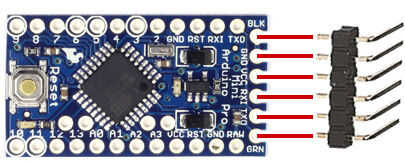

La soldadura de los pernos más pequeños al lado de arduino como se muestra en la imagen.
Ahora podrás conectar el tablero FTDI para Arduino. Para saber en qué lado enchúfelos, ver para el perno DTR en el tablero FTDI, debe ir al pin GND de arduino (no el negro).
Problema es, los pasadores de breakout FTDI ordenar no es lo mismo que el Arduino. Hubiera sido sencillo que sabes;).
Los pines GND y CTS tienen que ser cambiado. Puede ir el camino difícil por cosas desoldadura en el FTDI y cambiar los encabezados con algunos cables, pero no sugieren que, tienes mucho más posibilidades de destruir todo.
Yo personalmente uso puentes macho/hembra para hacer el enlace and.simply cambiar los dos cables necesarios.
Nota: Si usas una baratija Pro de adafruit, no sé si el problema es el mismo.
