Proteus, Arduino y Hyperterminal.

Con este instructable quiero dejaros unos ejemplos realizar con arduino simulado desde un ordenador, una buena forma de empezar pecado gastarnos dinero en componentes y placas. Si queréis descargaros los ejercicios estan en:

https://MEGA.co.nz/#! qAhQGZpA! JxZzrGdqT96Bto_SJlSeBEzdBKtqQbl-i9MbCR4EVug

Proteus es un simulador de circuitos eléctricos uno de los mejores en digital aunque la parte de analógica se queda pobre. Es el único programa que conozco puedes cargar programas de microcontroladores y simular su funcionamiento, por lo tanto podemos simular una placa arduino pecado dificultades.

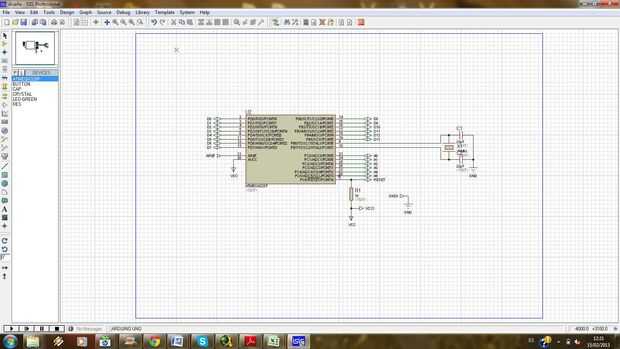

Lo primero es crear el diseño de arduino con Proteus, pero no os preocupéis que ya os lo puesto yo frito y migao con el nombre ARDUINO UNO - v7.7, aunque no es un diseño mío, ha sido sacado de:

http://elektronikadonbosco.blogspot.com.es/

Ahora que ya tienes tu placa de Arduino ponle todos los componentes quieras buscando por las librerías de Proteus (si nunca se a usado este programa te recomiendo abre un manual por la red). Una vez puestos nuestros componentes, pasaremos a programar nuestro arduino.
Desde ArduinoIDE no es necesario tener una placa propiamente conectada al USB, lo hacemos es compilar el código. El programa de géneros varios ficheros debemos buscar el ponga nombre.cpp.hex así los géneros, .hex significa hexadecimal es decir es lenguaje máquina.
Una vez tengamos ese archivo lo cargamos en el microprocesador de la placa arduino ahora simulamos y si no hace lo Yes... ya sabes algo tienes mal... un seguir divirtiéndose...

PRACTICAS CON PUERTO COM E HYPERTERMINAL

Hay una práctica usa el hiperterminal de Windows, este programa envía y recibe datos por el puerto serie. Como NO tenemos un puerto serie físico, saludando simular uno con el puertos serie virtuales, existe una versión in debéis descargaros desde la pagina del fabricante.
http://www.hhdsoftware.com/downloads/Free-Virtual-serial-ports
Con este programa crearemos dos puertos virtuales a su vez estos puertos "están conectados por un cable".

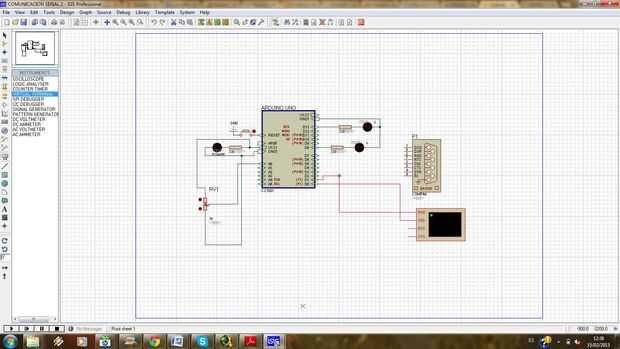

Entramos e PROTEUS y ponemos uno de los dos puertos recientemente historia en las propiedades de COMPIM. Por otro lado saludando un programa tipo el hiperterminal antiguamente estaba por defecto en Windows pero Microsoft decidió quitarlo, no te preocupes está en la carpeta, así un doble click y lo configuramos en el otro puerto COM acabamos de crear.
Simulamos el circuito y desde el Hiperterminal podemos enviar datos al arduino o si tenemos un sensor en el arduino mandárselos al programa.
También podríamos crearnos nuestro propio programa de Windows con java de visual basic o C# o las Naciones Unidas... y hacer los mismos pasos.

NOTA: Si el hyperterminal os da fallos, podemos hacer lo mismo con el Virtual Terminal de proteus, (existe una practica gemela del hyperterminal realizada con este metodo).

Nota2: Si el proteus os da fallos desde windows vista, 7 o superiores, debeis ejecutarlo como administrador y compatible con windows xp servicio pack 3.

UN SALUDO A TODOS ESPERO OS HAYA GUSTADO ESTAS PRACTICAS ECONOMICAS CON PROTEUS Y ARDUINO
A PROGRAMAR, INVESTIGAR Y DIVERTIRSE
