Paso 10: Método #2 Monty parcial
En una placa sin soldadura más grande, sólo cortar unos contactos para permitir que
de un tipo similar de conexiones aisladas.
En este caso, para el ESP8266 2 x 4 de la cabecera.

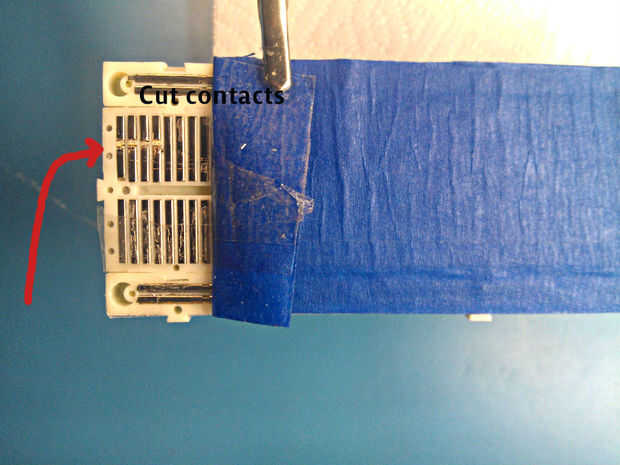

Cortar los contactos de metal como se muestra en la imagen.
Luego coloqué pequeños pedazos de material del PWB fr4 con no cobre en él.
Estos espaciadores ayudan a aislar las dos piezas de los contactos metálicos.
Vuelva a aplicar la cinta.
Igual que antes, ohm hacia fuera para asegurarse de que no están en corto circuito las dos mitades de las cuatro columnas.
En la parte superior, marque la zona de que corte con un marcador mágico.
Esto asegura cuando utilice este protoboard en el futuro,
Sabemos que las columnas están aisladas.
Hecho...
