Protoboard Arduino 3.3v (4 / 6 paso)

Paso 4: Cableado de la placa y chip juntos

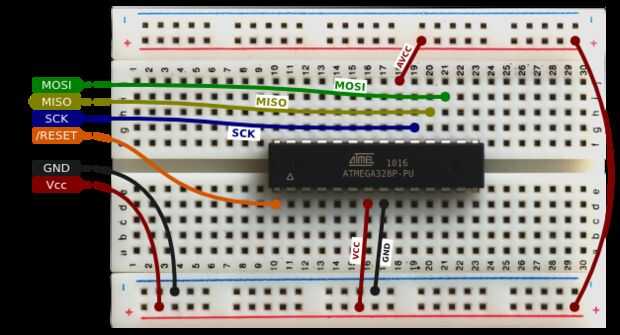

Clip el chip Atmega328p en un protoboard y usar alambre de dupont, conectan el siguiente pin:

Placa Arduino---Atmega328p

5 voltios---Pin 7 (vcc) y el Pin 20 (Avcc)

TIERRA---Pin 8 (gnd) y el Pin 22 (gnd)

D10----------------------------------------Pin 1 (RST)

D11---Pin 17 (MOSI)

D12---Pin 18 (MISO)

D13----------------------------------------Pin 19 (SCK)

Tenga cuidado de conectar las clavijas bien juntos. Un error puede dañar el chip o la placa permanentemente. :-(
