Paso 2: Truco sencillo utilizando prototipos PCB.

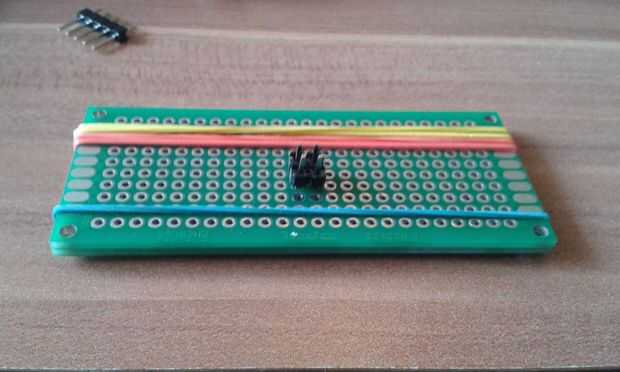

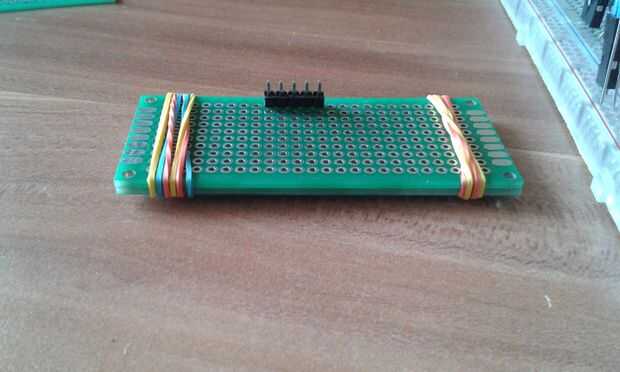

Como se puede ver, me apilados juntos algunos PCB de prototipos y poner bandas de goma alrededor de él. Tomé algunos cuidados para asegurarse de que, ninguna banda de goma se superpone a sí mismo o cualquier otro para agregar al menos la misma altura en la pila.

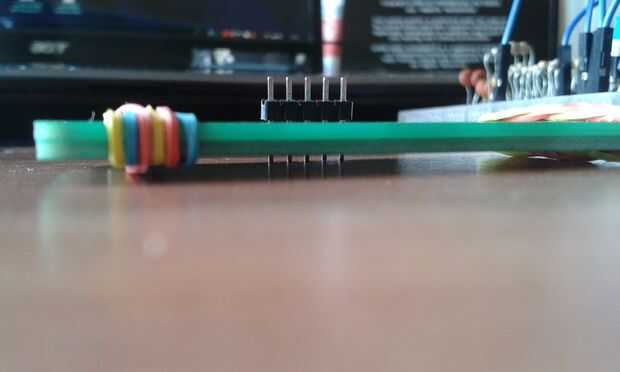

Luego he pegado algunos encabezados de perno masculino en él y envuelve un poco de goma alrededor para mantenerlo en su lugar.
El truco sencillo es, ahora tengo un accesorio temporal donde puedo pegar los encabezados de pin de soldadura sin necesidad de mucho manos adicionales. ;)
Esto no sólo sostener mis cabezales de perno masculino mientras se suelda los hice, pero incluso para mantener a todos en la misma altura mientras está caliente y probablemente derriten a través de su plástica materia circundante.
Los pernos macho calentarán muy rápido realmente un el plástico que mantiene en su lugar generalmente no puede soportarla.
Es sobre todo no hay problema si suelde un montón de pines en una PCB, pero para esta tarea necesitamos mantener el calor un poco más estos pernos una que seguramente comenzará a moverse y derretir el plástico. Así, en la creación de prototipos PCB, de pie directamente en el escritorio o alguna otra superficie (yo pongo una pequeña caja de metal de algunas mentas debajo de él más adelante), no se puedan mover en cualquier dirección mientras se suelda. Sólo un buen hack rápido y barato (y completamente reutilizable).
Usted puede pensar acerca del uso de la protoboard para el mismo propósito, pero se derrite demasiado y dañar su tablero fácilmente!
Hice varios intentos para mi "pila ideal", tristemente se me olvidó hacer una foto del "final" que sobrevivió hasta que soldar todos los cables que necesito. Pero bueno, estoy seguro que usted consigue la idea. ;)
