Protoboard Cables modificación M-M a M F

Un corto instructivo compartir un Consejo.

Protoboard Cables típicamente vienen en tres formas diferentes

  • Macho a macho

    • Más común - éstos tienen un perno en cada extremo
  • Macho a hembra
    • Un alfiler en un extremo, toma por el otro.
      Estos son más útiles para la conexión de los módulos que usted no quiere fijar directamente sobre un protoboard.
  • Hembra a hembra
    • De los tres - estos son los menos usados en mis proyectos

Cables de protoboard están suficiente - pero a menudo han encontrado me falta el tipo de cable correcto para un proyecto y no pueden esperar una entrega.

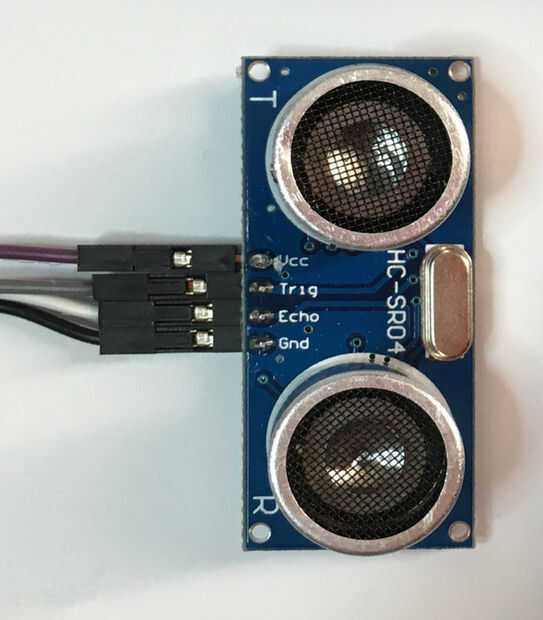

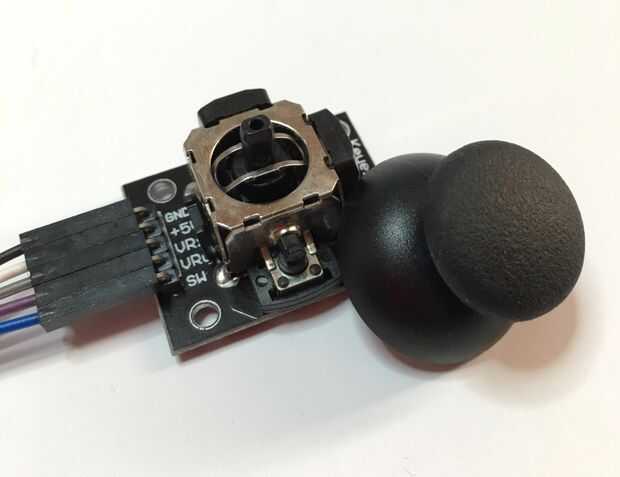

Módulos LCD, palancas de mando y módulos de ultrasonidos como ésos representados en esta página son los mejores conectan utilizando aseado macho a hembra de los cables.

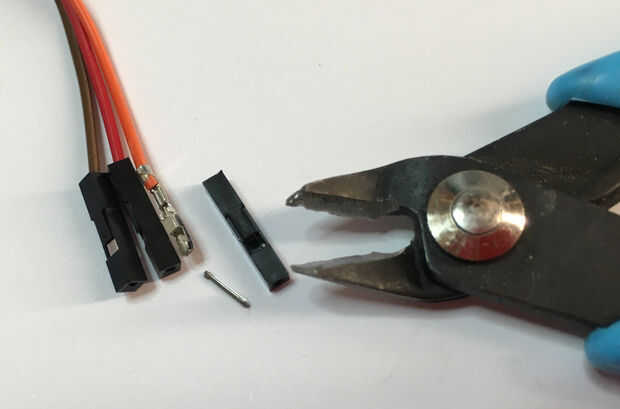

Este proyecto muestra cómo es posible modificar un cable macho a macho protoboard común para ser un macho a hembra cable con solo un recorte.

PS. Espero que las fotos son buenas, todas tomadas con mi teléfono móvil - no hay fotos en este instructable.

Etiquetas: Arduino, Frambuesa, Cables, Protoboard, Mods, Tijeras para chapa
