Paso 2: Cómo empezar

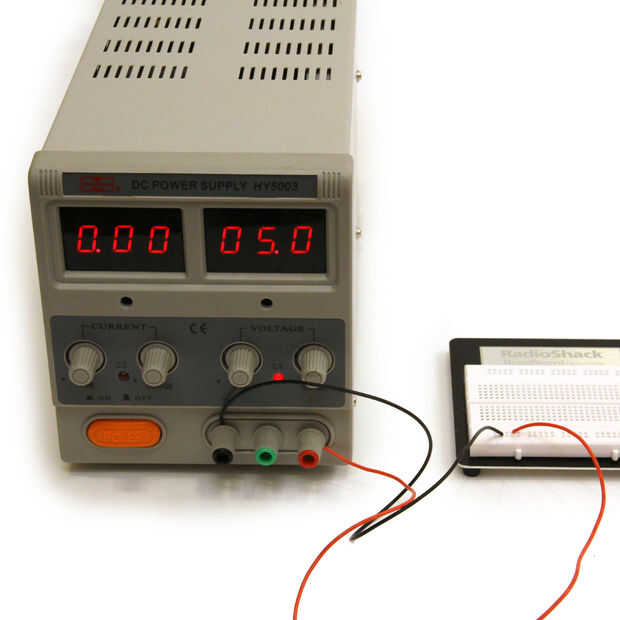

Fuentes de poder vienen en muchas formas y tamaños, que tenga que marcar en la tensión o el suministro de energía puede solamente deje que elegiste de uno o pocos tipos niveles de tensión. Para este tutorial (y para muchos de sus proyectos de futuro) estaremos usando corriente continua de 5V. Esto significa que hará que dos conexiones a la fuente de alimentación, + 5 y la tierra.
Fuentes de energía alternativa:

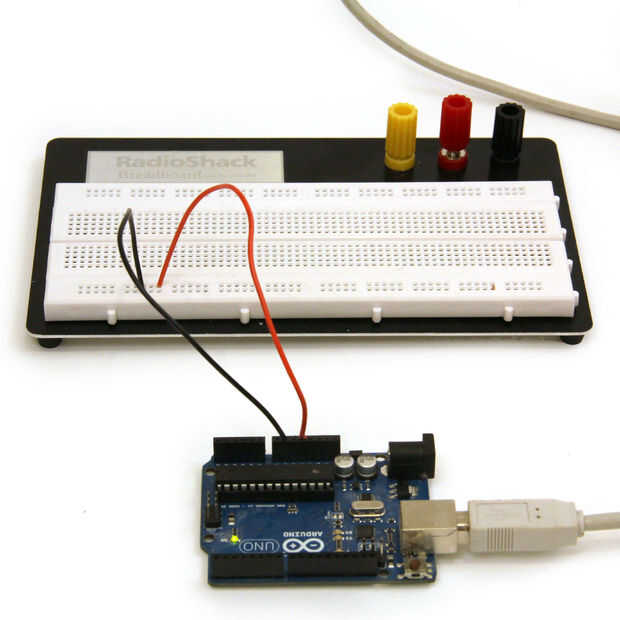

-usar los + 5 voltios y pines GND (masa) de un arduino (debe enchufar el arduino en una toma de pared o computadora por usb primero)
-pila - será necesario un accesorio para conectar a la placa

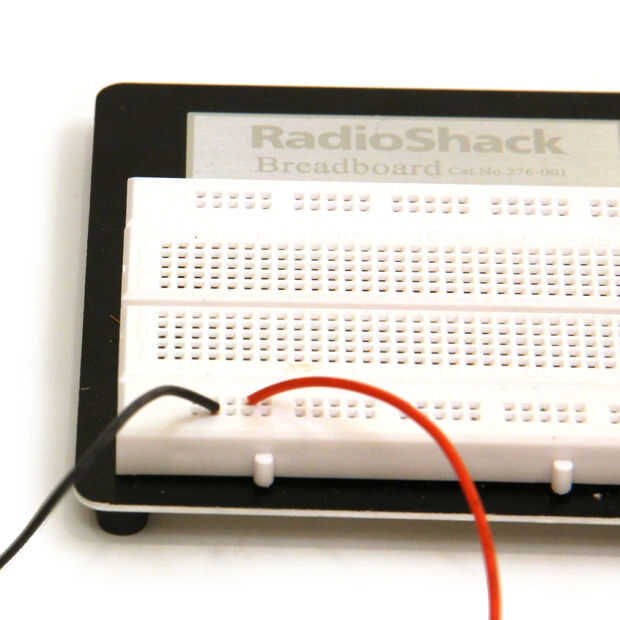

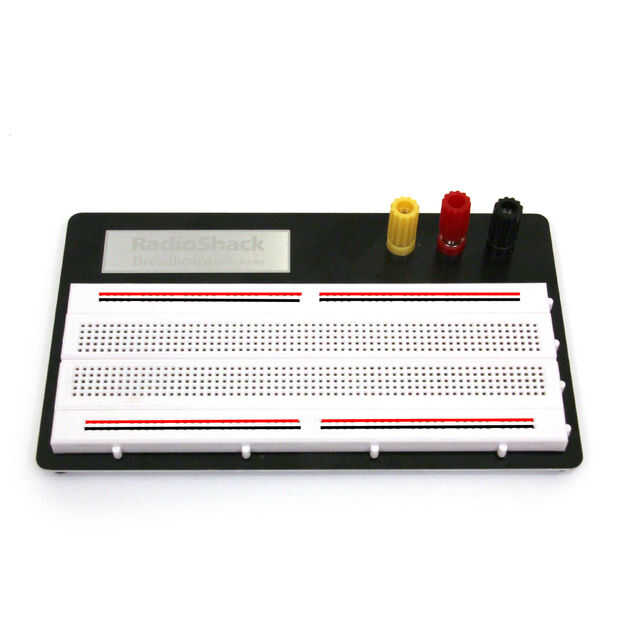

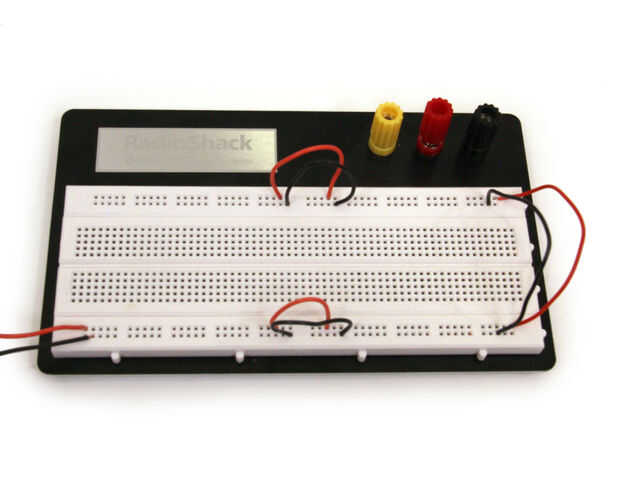

Conectar toma de tierra y + V a un lado de tu protoboard como se muestra en la figura 2. Recuerde, muchos breadboards separan cada una de las filas de dos en dos secciones (la electricidad no puede fluir por el centro de la Junta), así que necesitarás conectar estos grupos con cables de puente para asegurar que se está enviando energía a lo largo de la Junta (ver figuras 5 y 6). La figura 6 muestra un protoboard con poder en toda su longitud y en ambos lados.
Ahora funciona el protoboard. Convénzase usted mismo utilizando un multímetro para medir el voltaje de cualquiera de las tomas en las líneas de energía de la Junta.
