Paso 3: ¡ Hola mundo!

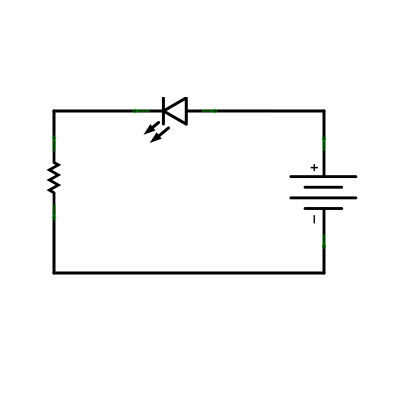

La resistencia es evitar demasiado actual de ir a través del LED; lo llamamos un "resistor limitador de corriente." Si conectas un LED a su 5V fuente de alimentación directamente se quema probablemente voluntad, esto puede ser acompañado de un chasquido, un olor, humo o incluso una pequeña explosión, así que ten cuidado!
Estoy usando un resistor de 220 ohmios 1/4 watt para mi resistencia limitadora de corriente, si sabes las especificaciones de su LED se puede encontrar el mejor valor de resistor para su circuito con una línea calculadora de LED. Usar demasiada resistencia en este circuito nunca dañará el LED, solo se iluminará levemente más dévil, pero nada entre 200 y 1000ohms debe estar bien.

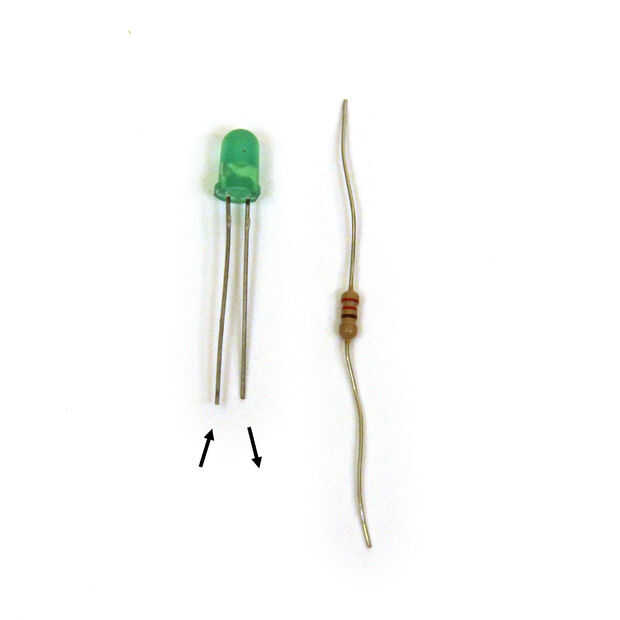

Corriente eléctrica siempre va desde alta tensión a tierra en un circuito. Algunos de los componentes sólo funcionan cuando la corriente pasa a través de ellos en una dirección (e incluso pueden resultar dañados por los cables hacia atrás). Como indican las primeras imágenes, LED debe conectarse para que la corriente fluye del ánodo (el cable más largo) al cátodo (el cable más corto). Resistencias no tienen direccionalidad, esto significa que puede voltear una resistencia de alrededor de un circuito y comporta exactamente igual.

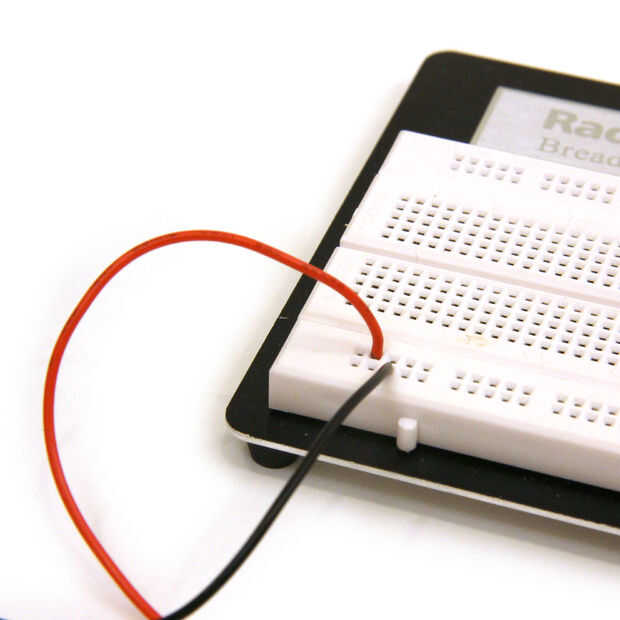

Mientras que están poniendo los componentes en el protoboard es una buena idea desactivar el poder de la Junta; Esto evita cortocircuitos que pueden quemar las piezas.
PASOS:

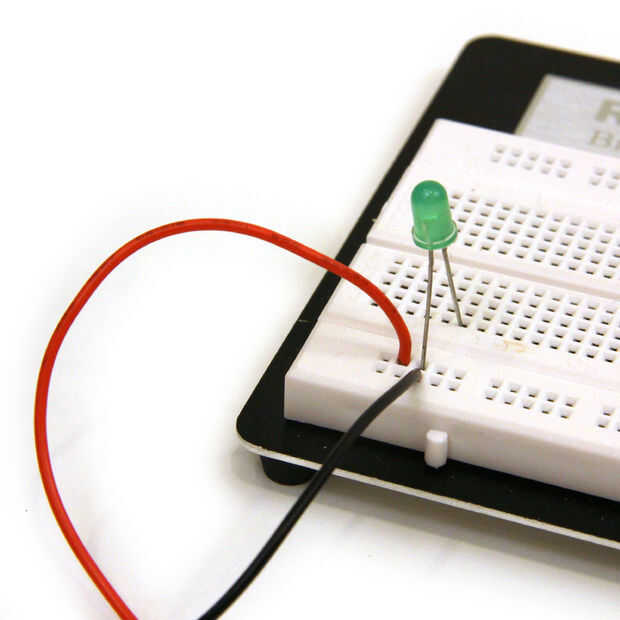

-conectar el ánodo del LED a + 5V y el cátodo a una fila de pines en la parte media de la placa (Figura 5)

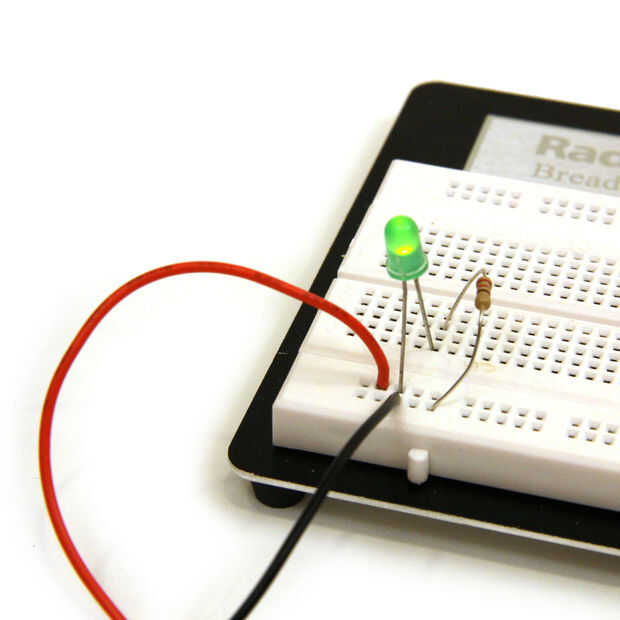

-conectar una resistencia a tierra y el otro cable a un pin en la misma fila que el cátodo del LED (Figura 6)
-para alimentar el tablero - el LED debe encenderse
Como pueden ver, conecta el LED y la resistencia a la misma fila de zócalos de la placa creó una conexión eléctrica entre estos dos componentes.
