Paso 2: El protoboard

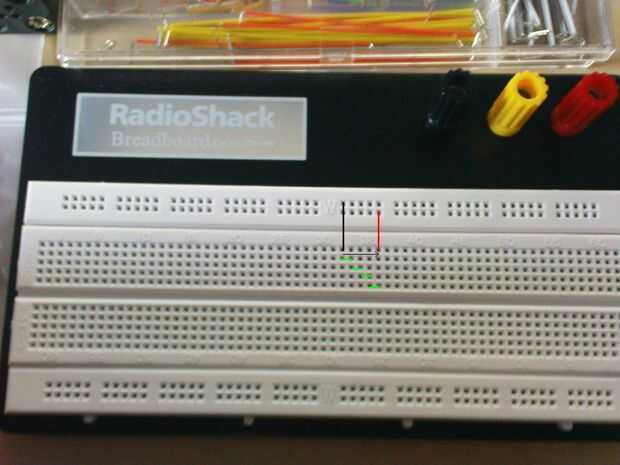

como ves que he editado la imagen de abajo para darle una idea de cómo se completan los circuitos.
las tiras de energía ir horizontal de 5 mientras que el componente tiras verticalmente van también en el de 5.
un circuito se completa cuando todos la deseada tiras forma un bucle y todos está conectados secuencialmente.
Si por ejemplo yo quería poner un led en este circuito por su auto sería insertar una pierna en un hueco libre de la columna donde el negro (-ve) puente de energía es y el otro en un hueco libre de la columna que el cable rojo (+ ve) en. Esto completaría el circuito permitiendo que la corriente fluya de un lado de la fuente de alimentación a otro a través de los led.
El verde las líneas en la imagen de abajo forma un circuito en serie donde cada componente afecta en diferentes polaridades (-ve la pierna de un componente a + ve la pierna de otro). Las formas una sola cadena de componentes.
Un circuito paralelo de esto sería que los componentes que desea ser paralelamente quisiera tocar en la misma polaridad (-ve la pierna a - ve y ve la pierna a + ve). así como se necesitan dos columnas para acomodar cualquier componente con dos piernas en paralelo estos componentes comparten las mismas columnas pero en agujeros separados. Si este no hecho tiene sentido no te preocupes, voy a entrar en más detalle más adelante.
