Protoboard para Arduino Shield personalizado (1 / 4 paso)

Paso 1: Editar y colocar los componentes

Abra primero la PCB. Ahora puede seleccionar un componente y cambiar su huella. El valor por defecto para los LEDs son SMD pero cambiaré a 5mm por-agujero LED porque estas son mucho más fáciles soldar.

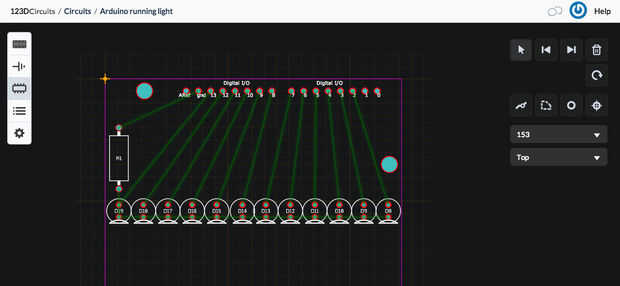

Ahora coloque los componentes en el protector de Arduino (dentro del rectángulo morado). Cambia de tamaño la pantalla arrastrando el contorno morado por lo que pude colocar los LEDs en una fila.
