Paso 3: Trazar

Al cortar esta cinta de reparación de aluminio, mugre adhesivo pegajoso se acumulará en sus tijeras.  Limpie con una solución de alcohol frotando a limpiar ellos, me pareció más fácil virar a un extremo de la tira y cortado a la medida de la Junta.

Breadboards suelen tienen unas tiras de buss para que pueda ejecutar potencia la longitud de la tabla.

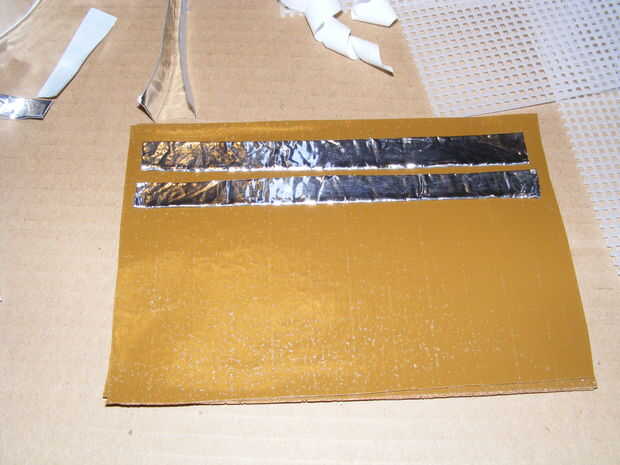

Colocar dos tiras a cada lado si tienes espacio.

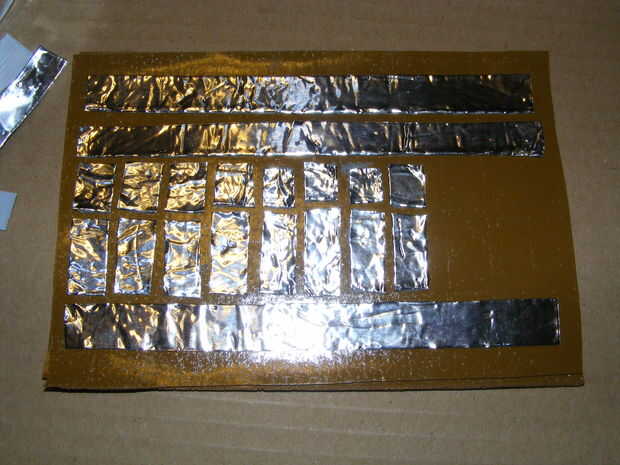

Para el infield, pone unas tiras perpendiculares a las tiras de buss.  Pueden segmentarlos para darle más almohadillas de conexión y flexibilidad en el diseño del circuito.  Sólo podía caber dos.

Si tuviera que hacer esto otra vez, yo sería doble capa de cada una de las tiras de metal.  Yo podría incluso incrustar un alambre o dos debajo de cada una de las tiras, tal vez alguna mecha de desoldadura.

En uso real, las marcas de plomo del componente a través de aluminio papel de capa y pega en la capa de corcho.  Creo que la oxidación en el papel de aluminio, el plomo que cubrió con el pegamento y ampliando el punto de punción conduce a un contacto fiable.  Mucho tiempo pasó a mover los cables y prueba con el multímetro para ver donde el contacto era malo.

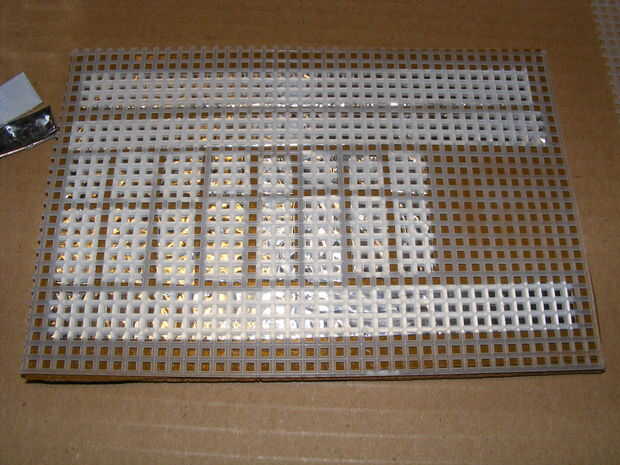

Una vez que estés satisfecho con la colocación en rastros bastante metales, un golpe seco sobre la capa superior de la malla.

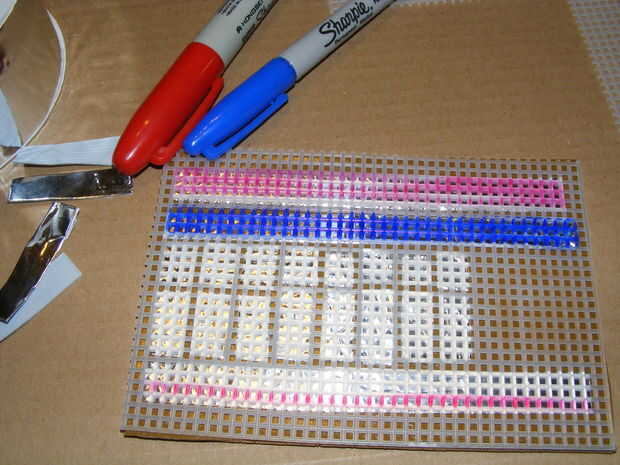

Use un rotulador para colocar las líneas azules y rojas para denotar el buss de la energía.

Eso es todo a la protoboard usable, realmente hay.
