Paso 12: Mecanismo de corte

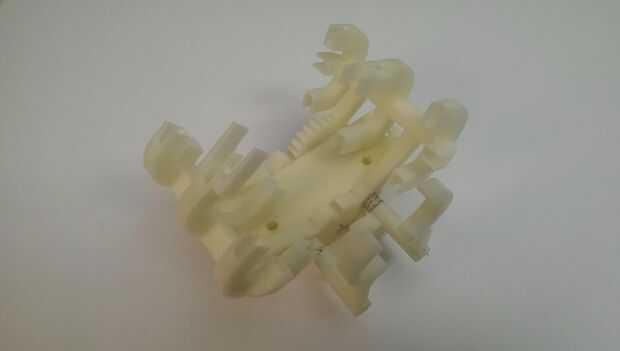

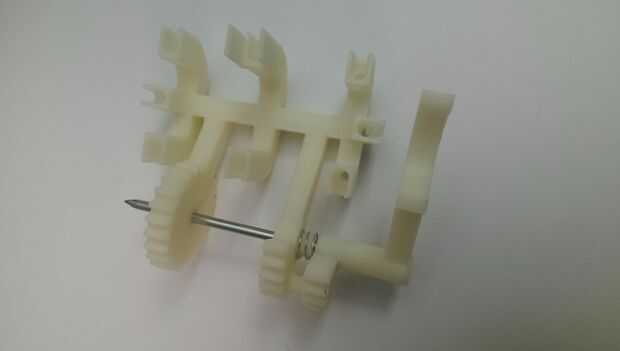

1. Ensamble las piezas cutting_cuff_holder, cutting_cuff_left y derecha utilizando dos 64 mm Ø3 mm árbol largo. Aline de los dientes del engranaje que los puños se cumplen exactamente en el centro.

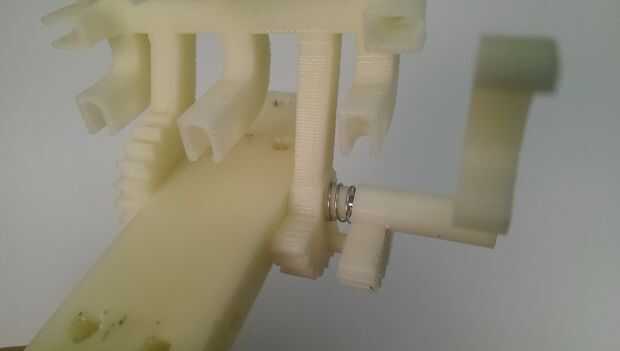

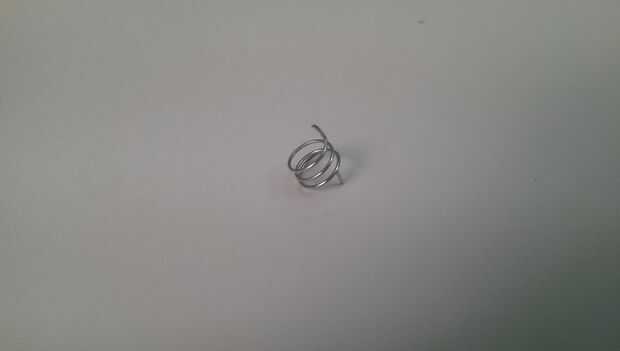

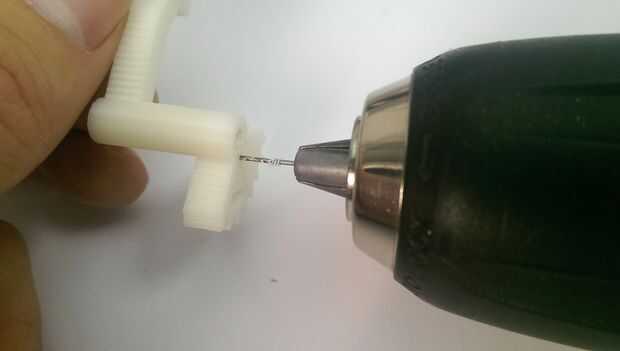

2. la parte tube_stabilizer en el lado izquierdo debe ser montado con un muelle, que empuja el estabilizador clapmp hacia adentro. Esta parte debe agarrar y centro del tubo, antes de los alambres de corte comiencen a cortar. Encontrar un trocito de primavera y cortar y doblar como en la foto. Perfore pequeños agujeros en las piezas en las posiciones de derecha para el resorte empujar la parte hacia adentro. La fuerza de giro debe ser algo suave.
3. Coloque el conjunto completo en la placa base usando dos tornillos de M3x16mm a los lados.

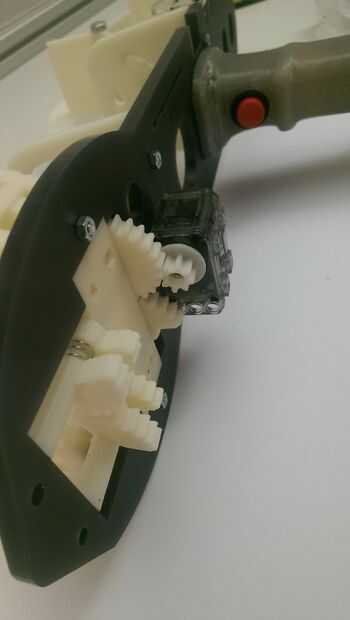

4. Monte el motor servo en la parte inferior de la placa del mismo modo como el servo de extrusión.
Importante: No apriete el servo contra los engranajes de la banda todavía, porque en la posición inicial será averiguar después de primera vez encender el dispositivo.
5. pegar la bisagra Plaza dentro de los orificios en la punta de la placa base.
