Paso 13: Cableado los puños de corte

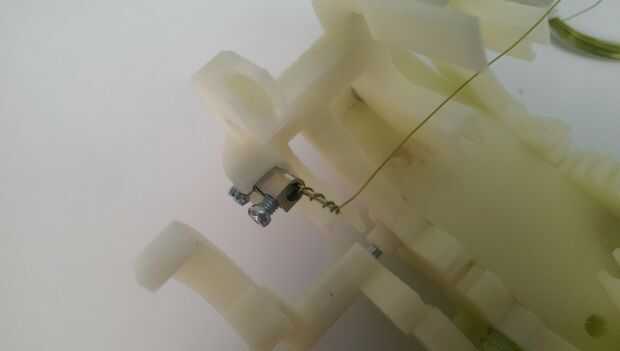

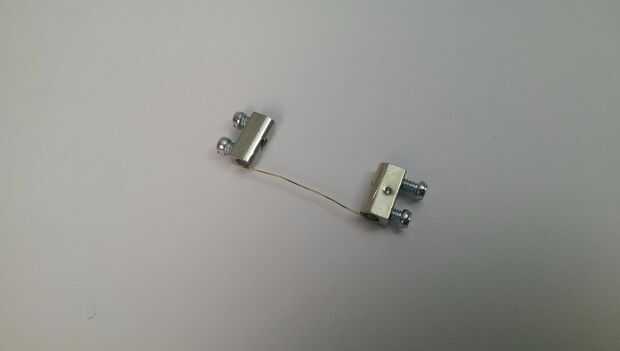

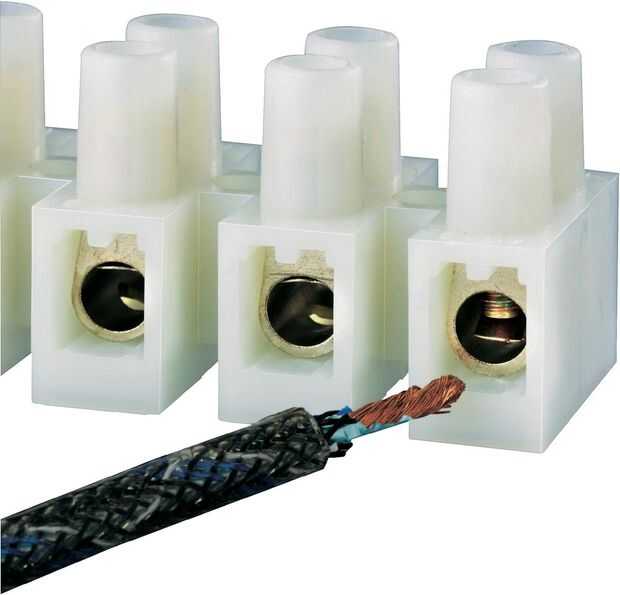

1. Saque el tornillo de metal las partes del tornillo de terminal y colocar en su brazalete impreso 3D. Para asegurarse de que encaja, utilice este tipo (con protector de cable): https://www.conrad.de/de/luesterklemme-flexibel-15...

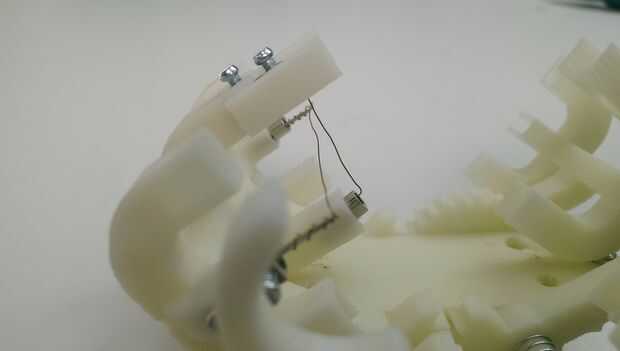

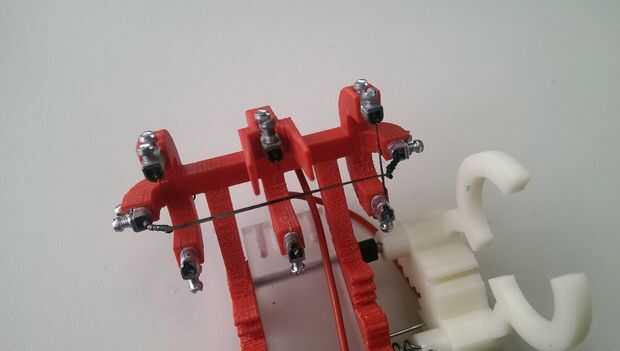

2. Instale los alambres de corte (Ø0.25mm 10 Ω/m) en el patrón mostrado en la fotografía.

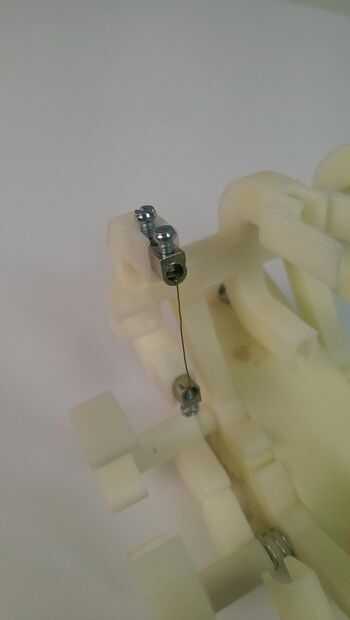

3. colocar el alambre largo horizontal es complicado, debe ser montado en una aguja, para poder entrar en el tubo. Tiene que colocarse detrás del alambre vertical mediano y frente a las laterales verticales.
4. los cables deben conectarse en circuito independiente dos en orden toproduce recta y conector de corte. Uno es el medio de dos alambres verticales conectados en serie. Los dos mejores terminales deben conectarse juntos, porque ellos podrían tocarse cuando están cerrando los puños. Un terminal en la parte inferior debe conectarse a + de la batería y otro para el transistor FET en el tablero de control.
5. el resto de los cables debe estar todos conectado en serie. El orden no importa que mucho, solo hacen su trabajo más fácil siguiendo algún orden racional. Aquí también un lado va la batt + y el otro para el otro transistor FET en la Junta.
Los cables de corte pueden consumir hasta a 3-4 amperios, por lo tanto uso al menos 0, 75mm 2 cables para conectarlos.
