Paso 8: Rollo de cinta de soporte y mecanismo de windback

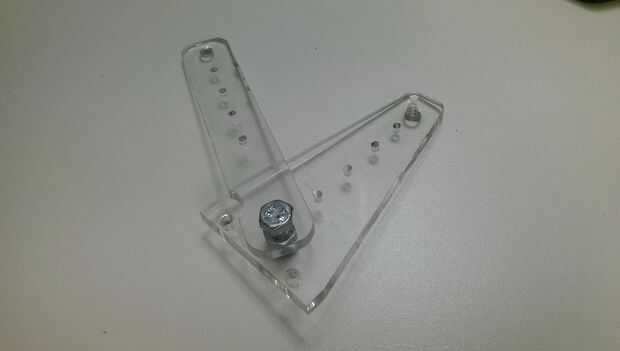

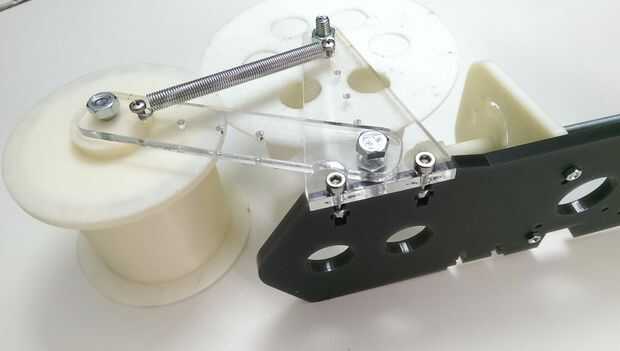

1. Monte los dos láser rodillo porta piezas con un tornillo de M6, como en la primera foto. Apriete con la tuerca de fijación del uno mismo.

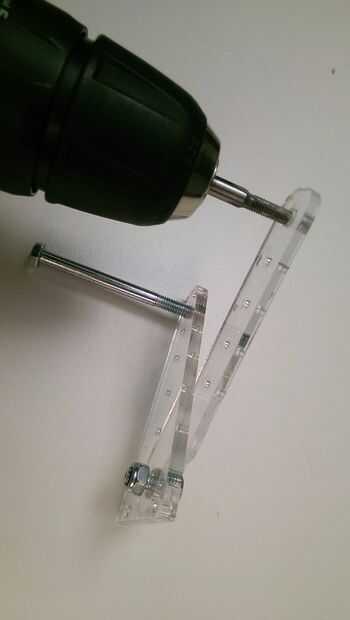

2. Corte el hilo M6 en los otros extremos del laser del corte de piezas para los ejes de los rodillos. Coloque los tornillos M6 de 70mm como ejes y asegúrelo con una tuerca (Fig. 3). Asegúrese de que el rodillo puede girar libremente.

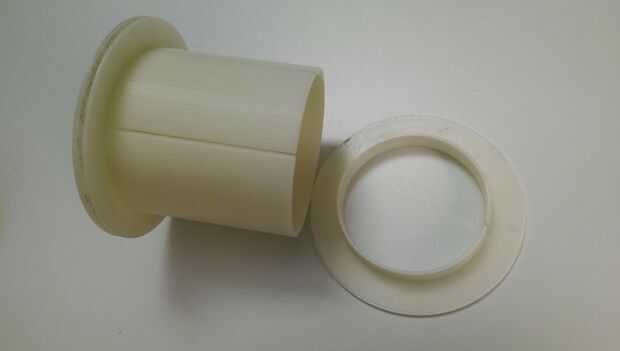

3. armar el windback_roll y el windback_roll_holder

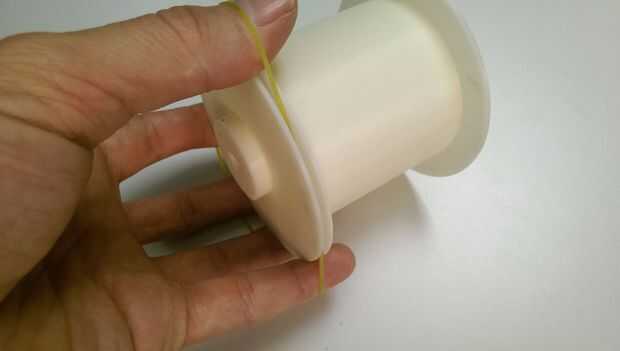

4. Coloque una banda de goma en la ranura.

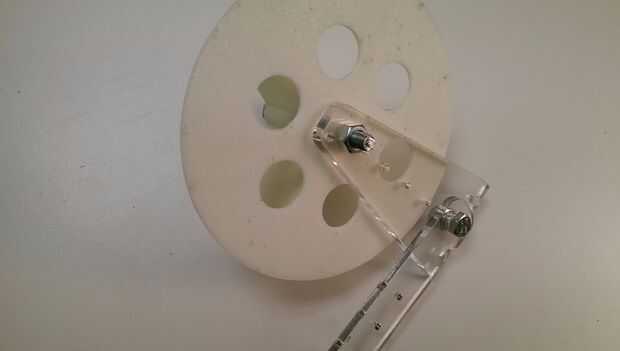

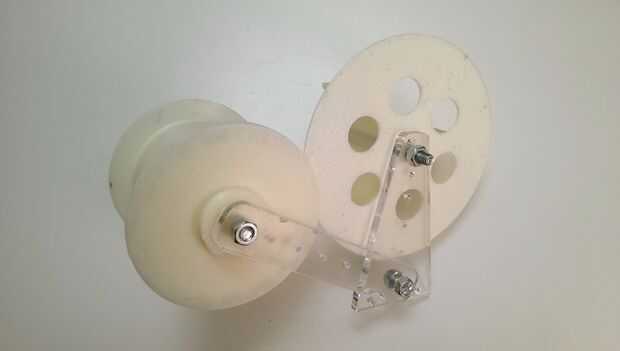

5. montar el rollo de windback en un eje del tornillo de la misma manera como el sostenedor del rodillo de cinta.

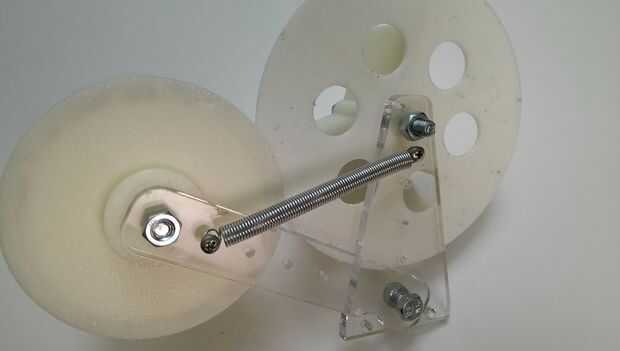

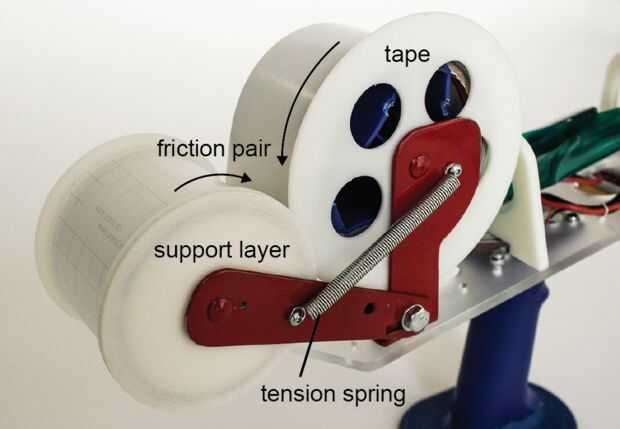

6. Coloque un resorte entre las dos palancas que junte los dos rodillos. Deben ser firmemente acoplada, pero aún fácil de rodar.

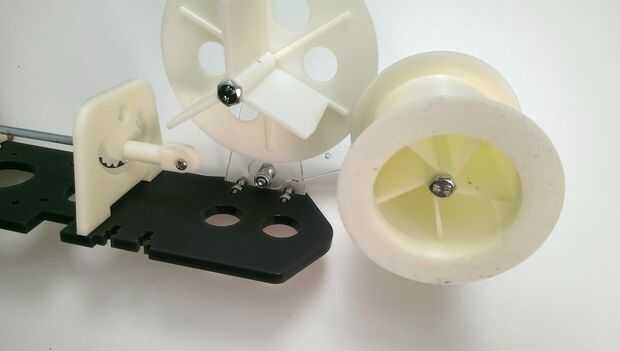

7. Monte el conjunto de la placa base con tornillos M4.
