Paso 1: Lista de materiales
Materias primas:

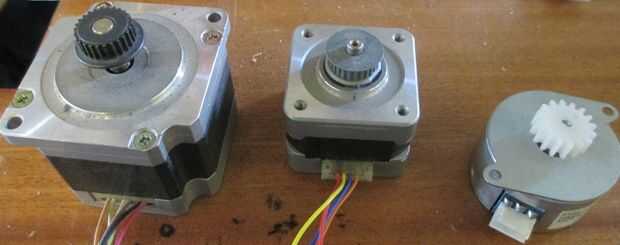

- motores paso a paso: las que se muestran aquí son de una vieja impresora láser a color.
- sincronización de la correa, echa MXL, 22-24 cm redondo.
- madera contrachapada de 3mm
- espaciador de nilón cilíndrico de diámetro 9 mm x 5 mm
- templado de 3mm Varilla de acero, en Francia lo llamamos 'alambre de piano'

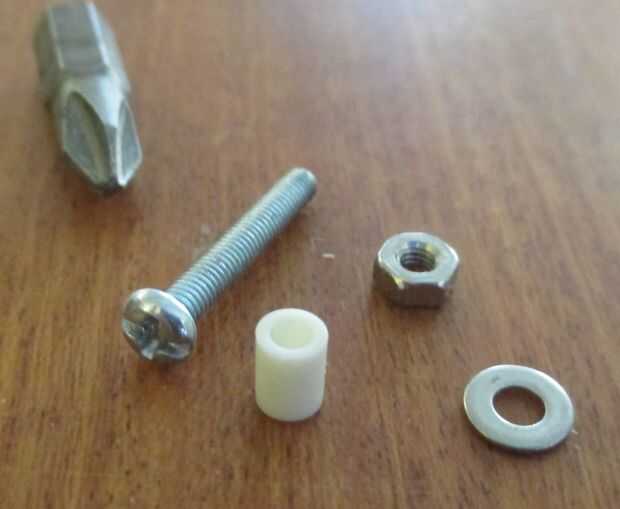

- algunos tornillos: este diseño es basado en métricas, usar tornillos y roscas de M3.
- algún pegamento para madera para la finalización
- Hoja del PE o algo como cortar los espaciadores
Herramientas:
- Cortador del laser.
Si tiene su local FabLab, no hay problema, lo puede solicitar en línea en ponoko o en algún otro lugar.

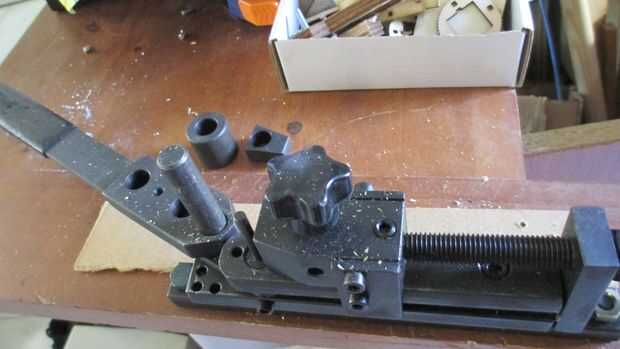

Compré uno algunas veces hace de 700USD, uno de ésos cortador láser baratos (K40, tengo nuevo en eBay por un vendedor de Reino Unido): construcción muy pobre con propiedad electrónica y software, sin embargo suficiente precisamente grabar y cortar hasta 4 mm, aunque todavía no ha actualizado los controladores de hardware para interfaz con openCNC. - doblador de varilla de acero de 3mm, se puede lograr sin ella, tengo una pequeña por 20€, uno más grande por 100€
- amoladora (o Lima de metal y hackshaw)
- destornillador
- pequeño martillo o piedra grande
- algunas abrazaderas
Electrónica y conductor:
Yo no ampliar mucho sobre él, hay muchos documentos sobre él. El paso a paso necesita una conducción adecuada de sus fases a ejecutar, esto se consigue utilizando un tablero de alimentación (drivers) y un tablero de comando.
Se utilizo un controlador paso a paso que he conseguido en eBay, el tablero de la interfaz se basa en pic18F4550 que diseñé hace unos años. Proporciona una serie o MIDI sobre usb interfaz para código C, por lo que puedo sintonizar el comportamiento del motor con rampas de aceleración y de carrera. Escudo de pasos existen para Arduino y puede ser utilizado sin dolor.
Cómo de largo para este instructable:
10:14, plan para conseguirlo, como documentar el proceso para el instructable rápido lo suficiente como participar en el concurso de Epilog. Este es el reto hoy en día. Una vez listo para su diseño, todo corte por en 1 hora, la Asamblea tomará 30 minutos.
actualización de 14h 00: tiempo para comer, cortar casi hecho.
23h 48 este instructable es terminado, imágenes de un video subido, el tiempo anunciado, puede contar alrededor de 1 hora de diferentes problemas y soluciones, y alrededor de 1/2 hora a CAD para corregir el diseño.
