Paso 5: Diseño de polea de correa del tiempo
Generación de polea

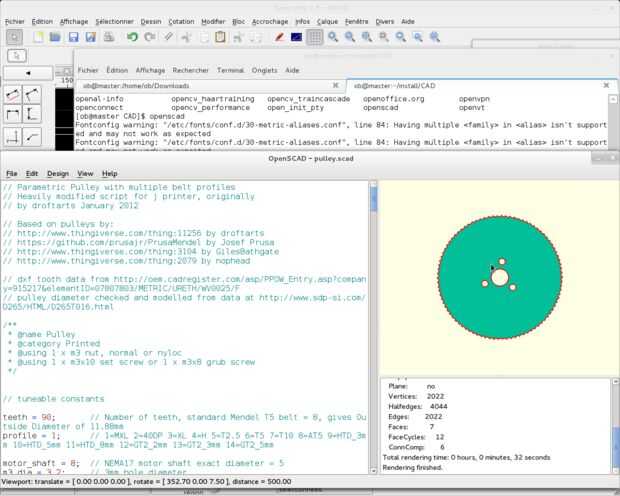

Timebelt polea se generan por primera vez con openscad script.
La pulley.scad de secuencia de comandos de generación 2D es cargado con openscad, parámetros como el perfil o número de dientes se puede cambiar.
Se necesitan entonces ser prestados y se guarda en formato dxf.
Adaptación de herramientas
El rayo láser es de 0,1 mm de diámetro ancho, hasta 0,25 m cuando alcanza 3mm después del plan de atención.
MoshiDraw software no tiene herramienta adecuada corrección con gestión multi-pass, usted tiene que ocuparse de ella.
Dependiendo de la función de las piezas, aplicar corrección de 0,2 mm para ajuste robusto, 0,1 para la colocación exacta.
Número de pases
Nota que este valor depende de la energía que usted utiliza, conecto la intensidad a la 12mA para madera contrachapada de 3mm, con 3 pasos (uno es suficiente cortar, pero desde la fibra de madera tienen dos formas en madera contrachapada y pegar a veces induce defectos, prefieren tomar 3 pases y separar fácilmente las piezas).
A QCad, aplico el se apropia de las correcciones.
