Paso 6: Diseñar el resto
QCad ahora tiene una interfaz muy intuitiva.
En cuanto al último paso, incluí las correcciones para el ensamblado diferente.

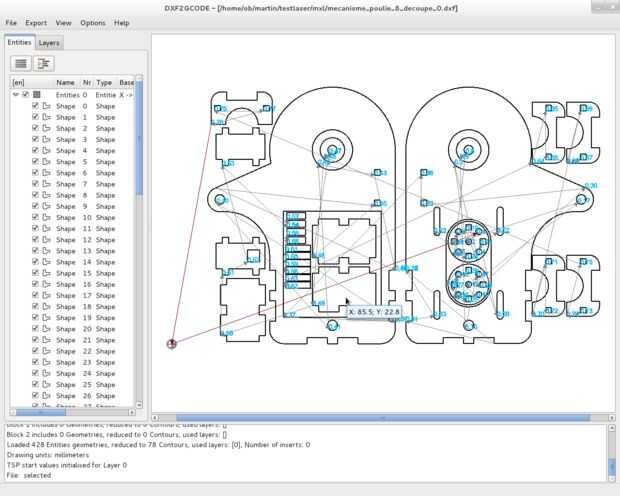

Optimización de uso de dxf2gcode
Dxf2gcode está escrito en Python y es publicado bajo la licencia GNU. Acabo de descargar, convirtió forma dxf a G-code.
Sólo inserté una exportación a dxf archivo tras el paso de optimización, usando lo scripts dxfImport de Christian Kohloeffel (GNU Public License). En este maneer, llego test4.dxf archivo generado con las líneas de dxf bien ordenadas.
La mezcla de estos dos módulos se une, usando la misma licencia.
, No soy experto en python, sólo encarga de línea y el arco, hay problemas con la orientación del arco cuando se utiliza con las tiras. Si alguien quiere echar un vistazo, creo que podría ser un gran avance!

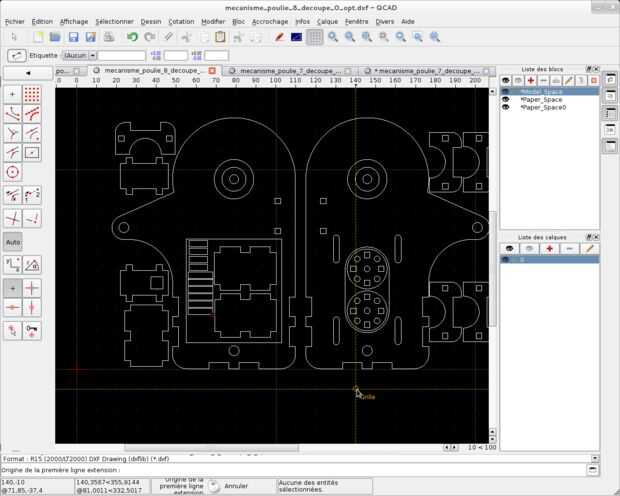

Revisión de resultados en QCad

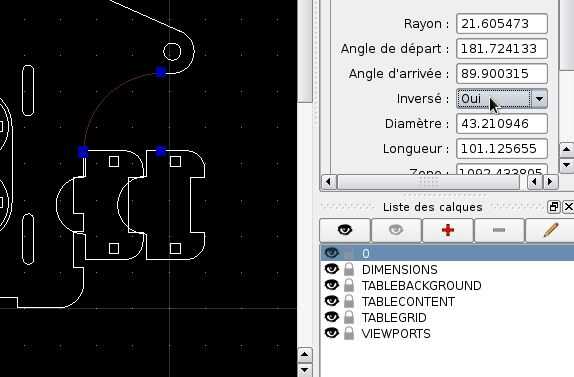

A veces los arcos deben ser invertidos. Edito test4.dxf y guardar en el dxf final.
Mismo trabajo para cada diseño.

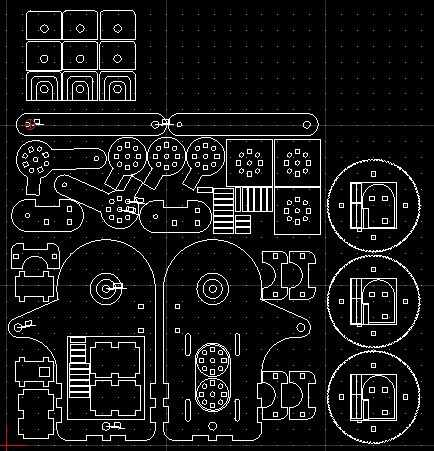

Aquí los archivos finales, #5 y #7 son correcciones, #6 es para la hoja plástica
