Prototipo de Arduino voltímetro (2 / 4 paso)

Paso 2: esquemático

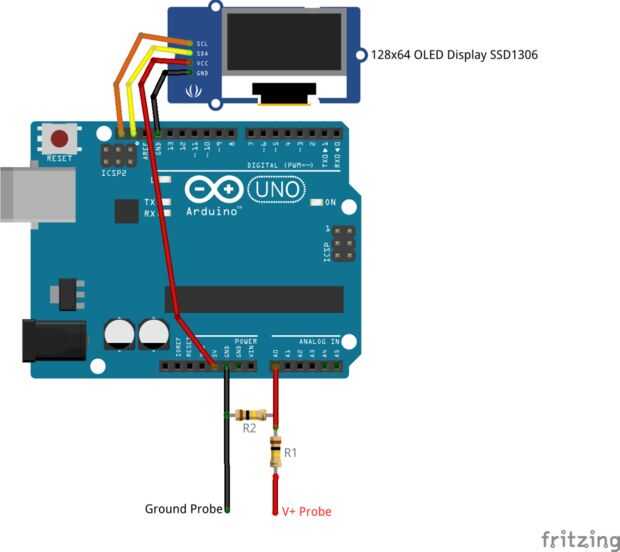

Los componentes de alambre como se muestra y elija los valores de resistencia basados en el rango que desea medir. Por ejemplo, si desea medir 0-10V podría recoger R1 como R2 como 100k 100k. Asegúrese de medir las resistencias antes de conectar el número en su programa para asegurar una medición más precisa.

Para calcular su rango de voltaje deseado que tendrá que utilizar la siguiente fórmula del divisor de tensión.

Vout = (R2*Vin)/(R1+R2)

Vout tendrá que ser de 5V para el ADC y el Vin es el valor del voltaje máximo que se desea medir.

Aquí están algunos ejemplos del rango de voltaje:

0-10V: R1 = 100k, R2 = 100k

0-15V: R1 = 100k, R2 = 50k

0-25V: R1 = 100k, R2 = 25k

0-55V: R1 = 100k, R2 = 10k
