Prototipo de Whac-A-Mouse (3 / 5 paso)

Paso 3: Preparar los circuitos de

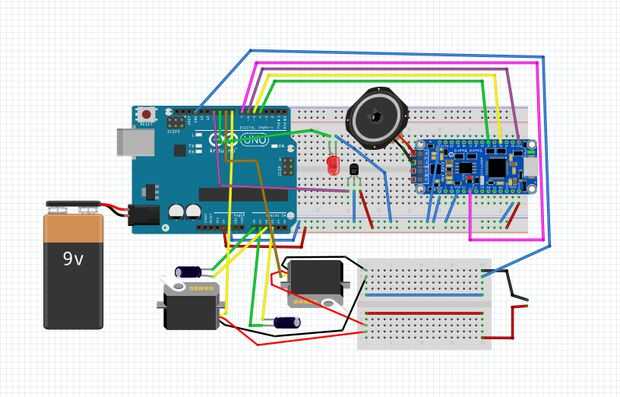

La primera imagen muestra cómo conectar su proyecto Whac-A-Mouse. Simplemente siga las conexiones de pin en el diagrama de Fritzing.

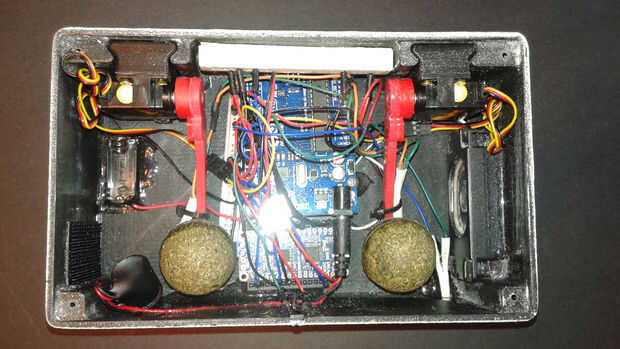

La segunda imagen muestra la configuración actual de componentes eléctricos en el recinto del proyecto.

Esquema de Fritzing proporcionado a continuación.

Para una descripción detallada sobre cómo el tablero de sonido FX de Adafruit funciona visita:

https://Learn.Adafruit.com/Adafruit-audio-FX-Sound...
