Prototipos de acero - una escalera de acero continua (2 / 4 paso)

Paso 2: Fabricación - componentes de acero

Hemos construido un prototipo de 1 a 1 con estándar 3' ancho x 1' x 1" profundo espesor peldaños con una subida de 6".

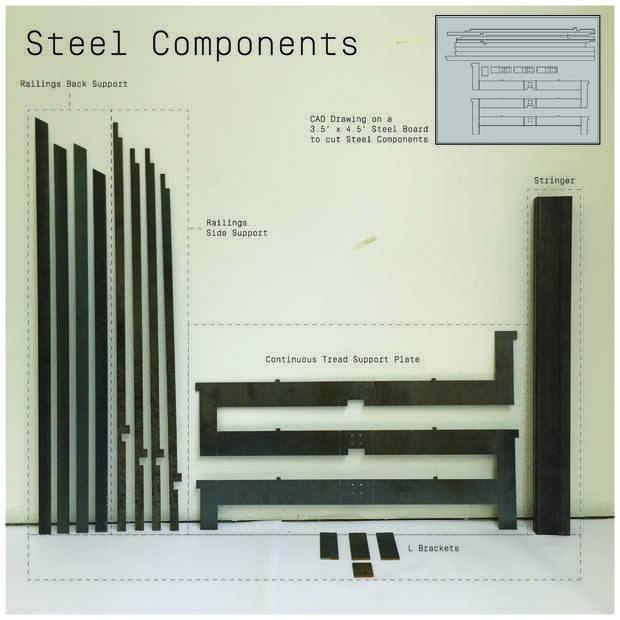

Para el prototipo construido, esta es la lista de los componentes necesitadas para el montaje (como se muestra en la imagen de arriba):

-3.5' x 4.5' placa de acero 3/16 de espesor (a chorro de agua acero de componentes).

Componentes de acero:

-Continua placa de acero con perforaciones indicativa de los momentos fueron flexión ocurrirá (este compatible con placa los peldaños, la placa sí mismo se une al larguero para ganar rigidez estructural).

-Soporte de lateral barandillas y pasamanos de apoyo de nuevo

-L soportes de 2 "x 6"

-Larguero de 2 "x 4"

-Pernos y tuercas.

-Madera peldaños (no incluidos en la imagen).

-Barandillas madera (no incluidos en la imagen).

Todos los componentes de acero se cortaron con el el chorro de agua OMAX® 60120 en Autodesk muelle 9 en San Francisco.
