Paso 5: Montaje de la escultura

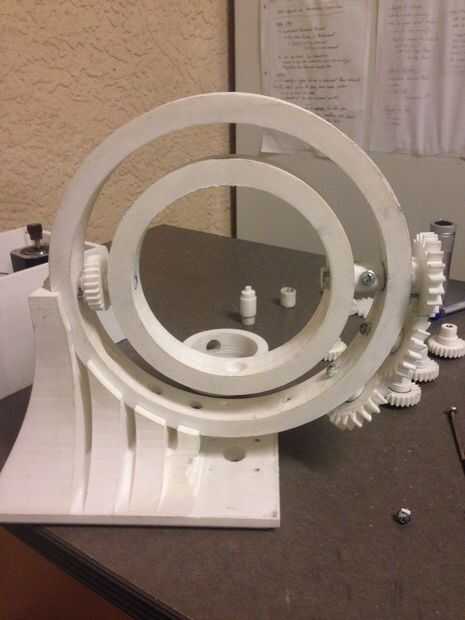

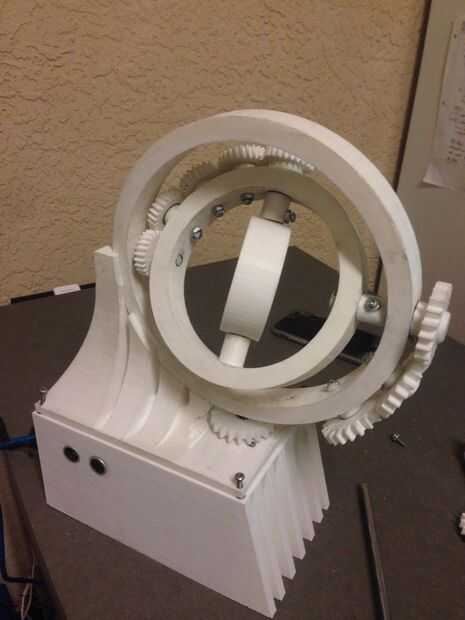

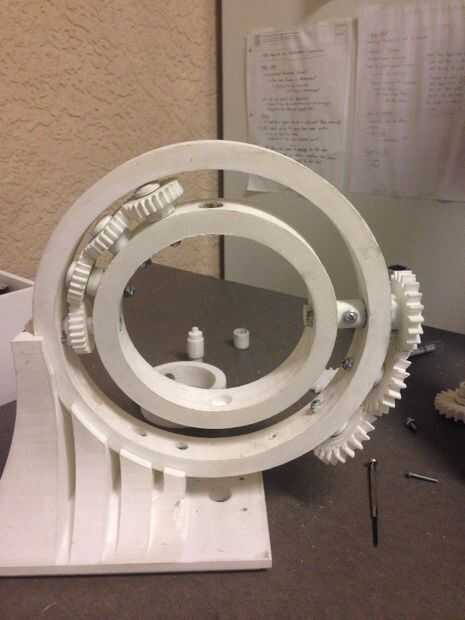

Por favor refiérase a las fotos arriba para ayudarle con las siguientes instrucciones:
Recomendación: El uso de lubricante WD-40 es crucial para el éxito en la eliminación de la fricción entre las partes.

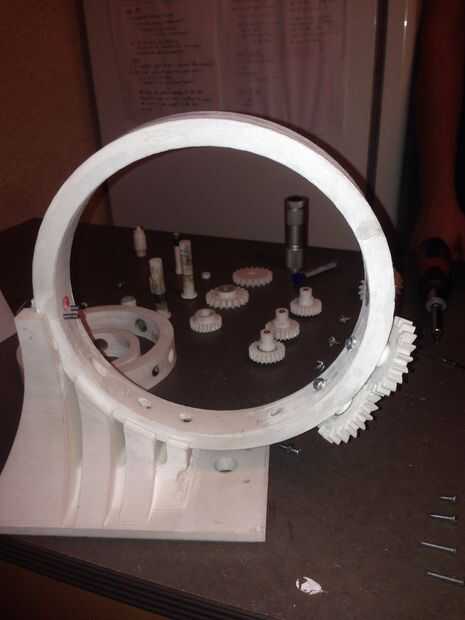

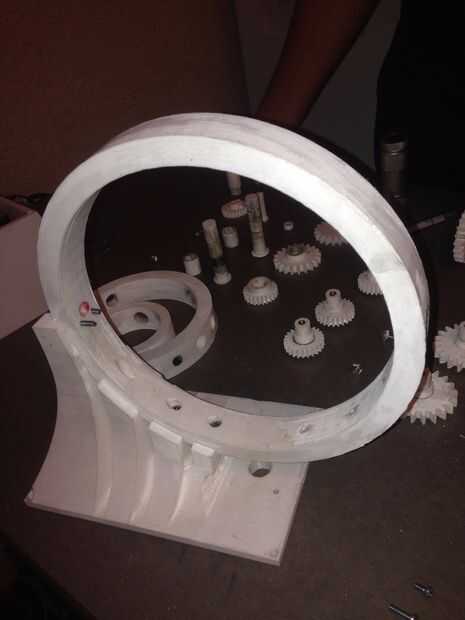

Comenzando con el anillo exterior fijo, dos conjuntos de perno-engranaje pueden ser instalados como se muestra en el cuadro segundo. Esto se hace simplemente colocando el pin en las tomas del anillo exterior y corriendo luego 0,375" o 0.5" #6-32 Tornillo de máquina a través del agujero y la rosca del grifo de latón. Asegúrese de ajustar la retención, si atornillar demasiado apretado, limitará cómo libremente el engranaje puede girar sobre el perno de. Dejar la instalación de la tercera Asamblea de perno-engranaje que es la más cercana a la base para el último. Simplificará el proceso más tarde.
El mismo proceso puede ser utilizado para el engranaje-pin-asambleas más pequeñas encontradas el anillo secundario.
Tenga en cuenta que hay un espaciador utilizado para el primer eje que se coloca sobre el anillo secundario. Para instalar correctamente esto, el anillo debe colocarse dentro del anillo estacionario, apoyado por el eje del engranaje fijo y luego el espaciador pueden alinearse con el agujero que el eje de salida va desde el anillo estacionario hasta que el anillo secundario. Este espaciador asegura que el anillo secundario es concéntrico a ese anillo inmóvil y que el eje del anillo estacionario no se deslice fuera de la alineación.
El mismo proceso puede ser utilizado para el montaje de salida del eje de engranaje más pequeño encontrado en el anillo secundario.
---> Instalación del motor <---
El acoplador de eje orientado debe venir con un pequeño tornillo que puede ser instalado utilizando una llave hexagonal pequeño. Coloque el acoplador en la parte superior del motor y apriete hasta que la pareja es fija y el apoyo al eje del motor. Ahora, con el fin de instalar el motor en la base, deberás ejecutar el eje a través del recorte asignado en la parte inferior de la base. En este punto, la mayoría de la escultura está montada así que manejo puede ser difícil; sin embargo, una vez que el motor es a través de, puede deslizar el engranaje 3D impreso con el corte de pareja en alineación y press-fit lo en acoplador de eje. Mantenga el motor presionado contra la parte inferior de la Base y luego instalar M3 4 tornillos a través en los agujeros roscados del Motor para fijar el motor en lugar mientras que funciona.
