Paso 1: Consejo de principios de diseño de proyectil de arma bobina
A través de otros pueblos y mis propias investigaciones he encontrado que el proyectil debe ser al menos la mitad de la longitud de la bobina y eso proyectiles más inclinada hacia la longitud de pero no de la bobina se desempeñan mejor. Esto es porque el proyectil se acelera solo al centro de la bobina, si el proyectil es menos de la mitad de la longitud de la bobina cuando está en la violación de la bobina tiene menos distancia a recorrer para llegar al centro de la bobina. Si el proyectil es más largo que la longitud de la bobina luego algunos del proyectil no es ser atraído en la bobina provechosamente. Esto significa que toda la masa fuera de la bobina cuando el proyectil está centrado en la bobina es peso muerto.
Diámetro de proyectil
El diámetro del proyectil debe ser equilibrado con la fuerza del campo magnético producido. Es decir que si el Banco de capacitores es de un tamaño fijo entonces el proyectil debe ser acoplado a una bobina que acaba completamente satura todo el material magnético del proyectil.
Si el proyectil es demasiado grande entonces se sature completamente y la masa extra en el proyectil que es imantado es efectivamente peso muerto. Si el proyectil es muy pequeño entonces satura muy rápido y flujo magnético no es completamente utilizado para acelerar el proyectil.
Proyectil longitud al cociente del diámetro
El proyectil debe seguir dimensiones para balística. Esto significa que la longitud del proyectil debe ser al menos tres veces su diámetro para reducir la agitación y no más de cinco veces la longitud que es el límite superior para proyectiles de giro estabilizado. Estabilización de Spin se prefiere porque estabiliza el proyectil sin añadir fricción que reduce la velocidad del proyectil y así energía cinética.
Material de proyectil
El proyectil debe hacerse fuera de un material Ferro-magnético. Aluminio no funciona porque está diseñado para trabajar como un lanzador de reticencia y no a través de la inducción. Si el proyectil se coloca a sólo del centro de la bobina entonces debe ser inductivo repelido por el dispositivo pero que requeriría de longitudes de pulso más largas y un proyectil conductor para que una corriente puede ser inducida en el proyectil por el electroimán y el proyectil rechazado. Esto introduce pérdidas inductivas que la renuencia de configurar no tiene.
Hierro suave es el mejor material estándar como ganancias y pérdidas su magnetismo fácilmente y es fácil a la forma como se desee. El acero es una mala elección, mayor será el grado de peor las propiedades del acero como conserva su magnetismo después de repetidos golpes y tiene una reacción pobre histéresis, también de acero inoxidable es mucho menos magnético que el hierro si en todos.
El material óptimo para el proyectil no conductivas, fuertemente ferromagnético y baja histéresis, es decir ser capaces de ganar y perder su magnetismo muy rápidamente. Imán de cerámica compuestos es buena pero difícil de trabajar con ya que son muy frágiles y todavía algo conductor típicamente en el rango de 106 ohm.cm. (4) un buen compromiso es matriz de hierro en polvo que puede ser fácilmente fabricada con resina de epoxy como matriz pero ofrece una menor densidad de material ferroso que un proyectil sólido de hierro suave.
Conductividad de proyectil
La reducción de las corrientes de Eddie en todo el dispositivo mejora el rendimiento como se gasta menos energía en calefacción resistiva. Matriz de hierro en polvo es una de las mejores opciones pero tiene una menor concentración de materiales magnetizables que el equivalente de hierro sólido que negativamente afecta funcionamiento de pistola de bobina. Imanes cerámicos o ferritas son una buena solución ya que son muy resistentes y por lo tanto, reducen las pérdidas actuales de Eddie. La caja también debe ser conductora.

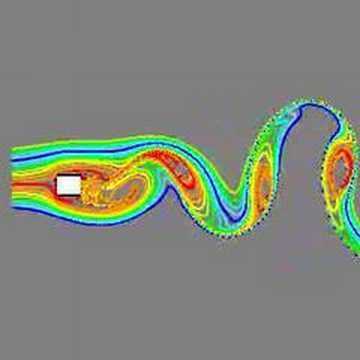

Aerodinámica del proyectil
Un proyectil más aerodinámico tendrá un menor coeficiente de fricción y por lo tanto lento abajo menos a la distancia que viaja por el aire pero desde un punto de vista de la estabilización debe ser hilada y se arrastre en la cola para que deje caer. Ambas de estas opciones lenta la velocidad de los proyectiles pero aumentar la precisión de la medición de la velocidad vía VUSAT como punto de impacto se puede identificar en lugar de la posibilidad de un lado el impacto que deja una situación de impacto ambiguo.
Un cilindro sólido terminado plano es óptimo para el acoplamiento de flujo magnético. Cualquier forma que no sea esto deja huecos de aire que reducen el rendimiento. La solución a esto es utilizar extremidades magnéticamente inertes tales como plexiglás, plástico o vidrio. Materiales claro son preferibles ya que permiten para el disparo óptico.
Si un compromiso debe hacerse la bola terminada es mejor o el proyectil debe ser alargado un poco si la punta es particularmente indicada para mantener el mismo volumen de materiales magnetizables en el proyectil y la misma masa. Sería interesante ver cómo ya, mentón proyectiles realizan donde la masa es equilibrada quitando material de la cola de perforación hacia fuera. Esto también puede ayudar con la estabilización como la cola sería más ligera que la nariz.
Proyectil de posicionamiento
La posición del proyectil en el incumplimiento de la bobina antes de la cocción puede tener un efecto colosal en su velocidad de salida; Esto es a pulso longitud y proyectil de aceleración/inercia. Si el proyectil está demasiado lejos de la violacion entonces no se atrajo en la bobina lo suficientemente rápida el pulso actual es más antes de que el proyectil alcanza el punto medio de la bobina. Si el proyectil es demasiado lejos en el incumplimiento de la bobina entonces alcanzará el centro de la bobina antes del pulso actual es sobre y experiencia chupar nuevamente y en algunos casos extremos fuego el extremo incorrecto como la pistola de bobina actúa como un lanzador de inductancia en lugar de un lanzador de reticencia.
Masa del proyectil
Proyectiles de masa menor viajará más rápido como KE = 1/2mV ^ 2. Desafortunadamente el material debe ser ferroso/ferromagnético y así que el peso se establece bastante por unidad de volumen. La masa es necesario como lo es la masa magnetizables que la pistola de bobina se utiliza para atraer el proyectil en la bobina. Si el proyectil es demasiado pequeño la plancha se "saturan" significa que está totalmente magnetizado y un núcleo más grande se utiliza más material potencialmente podría ser magnetizado. Óptimo, la pistola de bobina no debe saturar el proyectil pero infinitamente cerca de hacerlo.

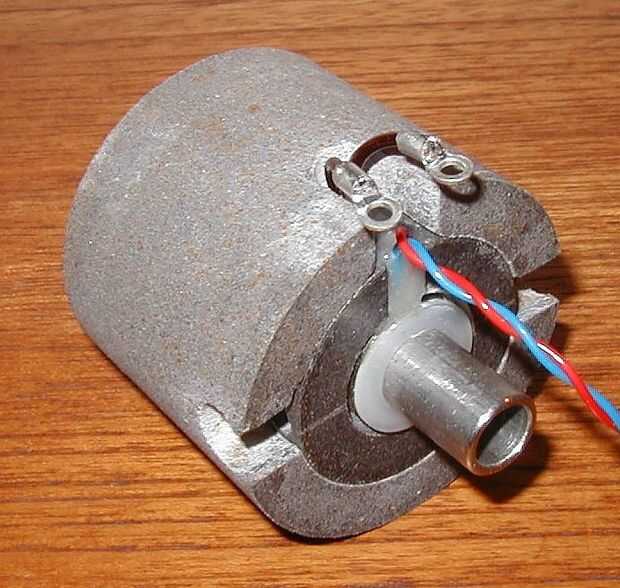

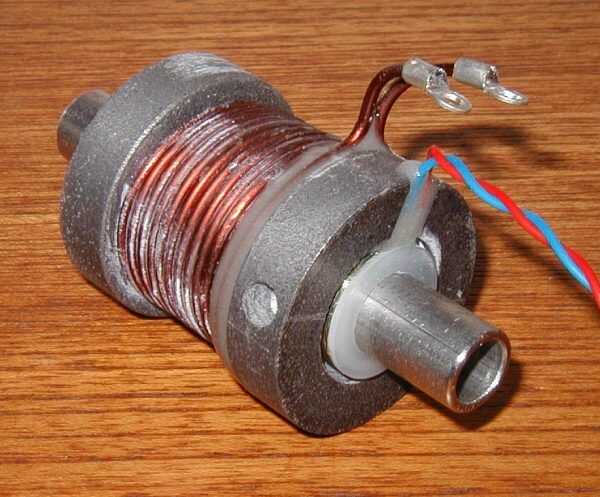

Vínculo de flujo proyectil
El proyectil diámetro exterior debe estar tan cerca del diámetro interno de la bobina como sea posible para reducir la brecha de aire y maximizar el acoplamiento del flujo. Esto significa que él enrolle forma tubo debe ser lo más finas posible y el proyectil como apriete un ajuste como se puede lograr.
Estabilización del proyectil
El proyectil se pondrá en funcionamiento si no estabilizado, que esto no es deseable ya que incrementa de izquierda arrastra el proyectil y reduce la exactitud que significa que no se de la tierra donde quieres hacerlo y cuándo tardará más en hacerlo entrega menos fuerza de impacto. También significa que la fuerza del impacto podría ser extendida a lo largo del eje del proyectil en lugar de concentrados en la punta. Esto puede dificultar cálculo vía VUSAT horizontal debido a puntos de impacto ambiguo.
La forma más fácil de estabilizarlo sería arrastrar en la parte posterior del proyectil. Esto es generalmente hecho con vuelos o aletas, pero son difíciles de usar cuando el proyectil tiene que ser como apriete un ajuste como sea posible en el cañón. Por lo tanto, la estabilización de arrastre debe ocurrir después de la cola del proyectil, trabajaría algunos lana u otro material flexible y los estabilizadores se vería algo como serpentinas corto.
La mejor forma de estabilización es giroscópicamente añadiendo un giro al proyectil, esto poseen un par de problemas de diseño pequeño para superar en el diseño de la pistola de bobina. Estrías sería una buena solución pero el espesor de pared debe reducirse al mínimo para reducir la brecha de aire y maximizar el acoplamiento del flujo. Paredes delgadas hace estrías duro y además de armas convencionales estriado corte ranuras en el proyectil como es forzado por el cañón, esto no es un problema en un arma que funciona de gases comprimidos como pólvora pero en una pistola de bobina significativamente frenaría el proyectil. El otro método de estrías es usar un barril hexagonal y gire hacia abajo de su longitud por un grado finito pero esto introduce espacios de aire grandes que son indeseables.
Una solución adecuada sería el proyectil de la parte posterior del gancho agarrador y girar con un motor eléctrico antes de la cocción. Esto debería funcionar pero el acaparamiento mecanismo tendría que ser cuidadosamente programado a soltar en el momento adecuado, esto podría lograrse poniendo un pequeño cono en la parte posterior del proyectil y poner un electroimán en el cono intercambio que se une a la impulsión del motor. Esto requeriría la conmutación a trabajar aunque como sería el electroimán gira y el cono en la cola del proyectil no es óptimo como quitar material.
Es posible girar el proyectil haciendo una pistola de bobina de etapas múltiples y las bobinas de la bobina elíptico por lo que cada etapa es algo retorcido de la última. Esto es difícil de conseguir aunque y es una forma de bobina subóptima para densidad de flujo magnético.
El proyectil podría girarse en teoría inductivamente con un estator de motor AC por el incumplimiento de la pistola de bobina. Esta es probablemente la mejor solución, pero probablemente se requieren modificación compleja del proyectil e introducir pérdidas inductivas si el proyectil de lo contrario serán construido de un material magnético no conductor como una matriz de hierro en polvo.
La mejor solución para este experimento es usar una punta de plástico para reducir la resistencia frontal y desalentar la rotación, una cola plástica se puede Agregar en un futuro fecha a experimentar con la aerodinámica como estabilización de giro aumenta el arrastre y si merece la pena la pérdida de velocidad.
