Paso 11: Suma de productos (SOP) circuitos
Un término producto se define como una relación y entre cualquier número de variables, y un término de la suma se define como una relación OR entre cualquier número de variables de la lógica. Cualquier sistema lógico puede ser representado de dos maneras lógicamente equivalentes: como los términos de OR'ing de AND'ed, conocidos como la suma de la forma de productos (SOP); o como los términos de AND'ing de OR'ed, conocido como el producto de la forma de sumas (POS).

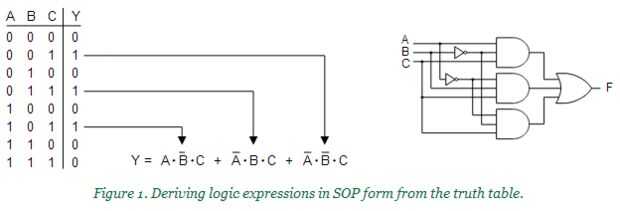

Una ecuación lógica (y por lo tanto un circuito de lógica) fácilmente se pueden construir de cualquier tabla de verdad mediante la aplicación de las reglas presentadas a continuación. Para los circuitos de compensación:
1. un circuito para una tabla de verdad con columnas de entrada de N puede utilizar y puertas con entradas de N, y cada fila de la tabla de verdad con un "1" en la columna de salida requiere una entrada de N y puerta.
2. entradas a la puerta y son invertidas si la entrada muestra un "0" en la fila y no invertidas si la entrada muestra un "1" en la fila.
3. todos los términos y están conectados a una entrada de M o puerta, donde M es el número de filas de salida "1".
4. la salida de la puerta OR es la función de salida.
