Paso 18: Verificar el circuito en el simulador - paso 9
Después de la simulación se ejecuta aparecerá la ventana de simulación del comportamiento, pero no se puede abrir. Seleccione el grifo con un nombre sin título.

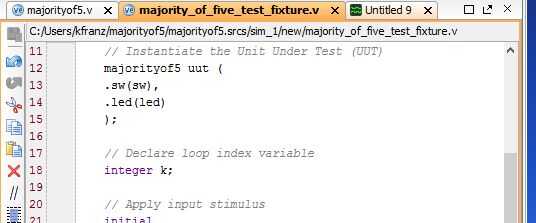

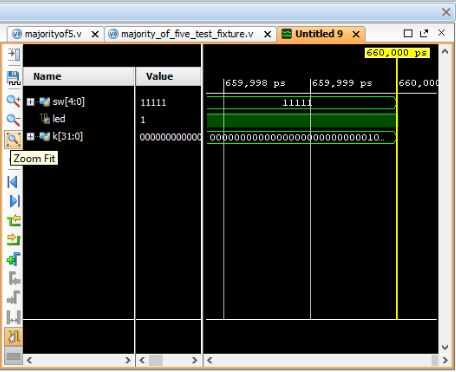

La simulación debe parecerse a la segunda imagen en este paso.

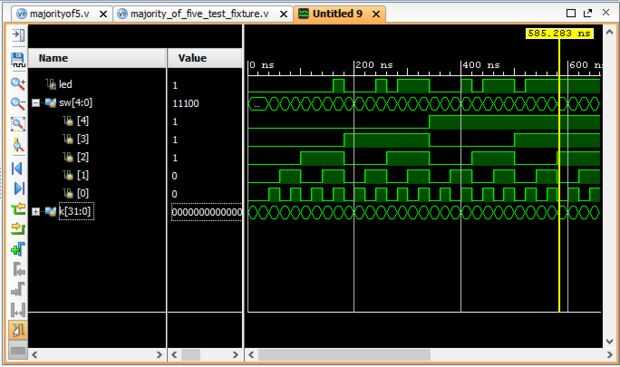

Para ver la simulación completa que se muestra en la tercera imagen, tendrá que haga clic en zoom ajustar. Ajuste de zoom es el icono de la lupa con el cuadrado alrededor de él.
Ampliar la sección del sw y podrás ver los valores de cambio como formas de onda.
Usted también puede poner un cursor, la línea amarilla, y esto muestra los valores actuales. Aviso donde tengo el cursor en el tercera imagen sw 4 a 2 son altos llevó tan alto.
Aviso que es bien alta en cualquier momento tres interruptores o más son altos. Ahora ha ejecutado con éxito una simulación Verilog para la mayoría de los cinco!
