Paso 1: Paso: 1 conectar la pantalla LCD
Conexión de un LCD

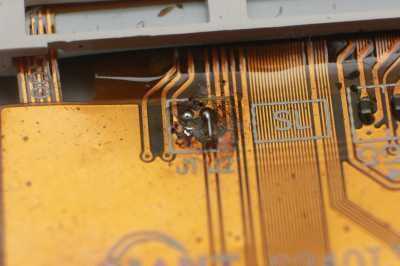

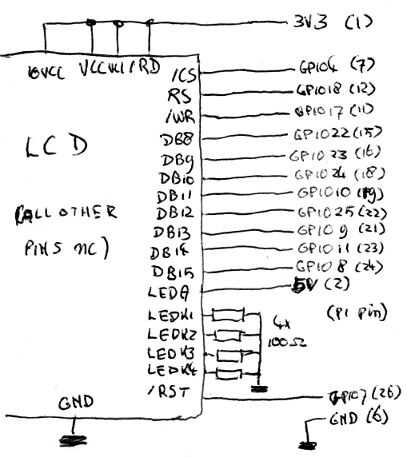

Así, conseguí el Raspberry Pi y quiero hacer algún trabajo de programación para él. ¿Por qué no sumergirse en el desarrollo del núcleo? Todavía tenía un módulo de framebuffer agradable para pantallas inteligentes de mi pantalla TFT controlado SPI. También tuve un 2.4" LCD con un controlador de ILI9325 configurable para hacer a las transferencias de 8 bits. El modo de transferencia de 8 bits era impresionante, porque significaba que directamente podía conectarme a los GPIOs del encabezado P1 de la Raspberry Pi. Eso hizo el hardware realmente simple y también mucho más rápido porque los datos no tienen que ser serializado primero. Como se puede ver, no hay mucho a él. IO la mayoría, pines se conectan directamente. Para guardar algunos I/O, permanentemente se ata el /rd-pin Vcc porque no es necesario leer de la pantalla. Hay 4 resistencias para la luz de fondo, y eso es todo. Los números de la pantalla parecen diferir de la hoja de datos hoja de datos, por cierto: si los números de pin de datos en su pantalla LCD suben DB17, debe conectarse el GPIO DB10 por 17 en vez de DB8-15. Observe la pantalla táctil no está conectada: no tienen mucho uso en un caso de mini arcade y requiere hardware adicional para conseguir trabajo porque el IPC no tiene Convertidores AD integrados. Más adelante quitado realmente la pantalla táctil de la pantalla para obtener una imagen más clara. Hay una cosa más de hardware que tiene que pasar. La pantalla LCD como lo compré tiene un interfaz de 16 bits, que tiene muchos pines para conectarlo directamente a la frambuesa Pi. Para hacerla hablar sólo 8 de las 16 lineas de datos, usted necesita mover una resistencia puente de J1 a J2. El resistor de puente es 0402, pero un simple cable también funciona:
