Este instructable es en la construcción de mi Arduino-reloj. Este instructable reúne a un par de mis anteriores subproyectos que se han publicado en yo he progresado a la terminación de la palabra reloj.

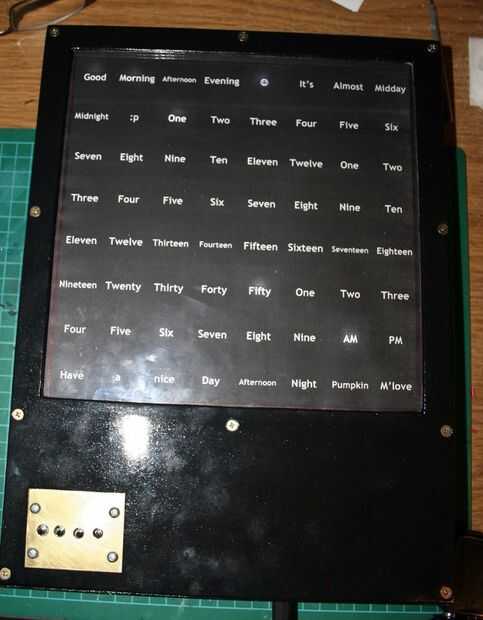

Entonces, ¿qué es un reloj de palabra? Es un reloj que tiene una matriz de 8 x 8 celdas con las palabras y números dispuestos de manera que una persona puede leer al tiempo que una frase. Por ejemplo, 1:12 redactarse como "Buenos días, es 1:12, tiene una agradable mañana". La cara del reloj es simplemente una hoja de papel, con todas las palabras impresas en él que se arreglan para caber dentro de la matriz celular de 8 x 8, que es del mismo tamaño que la matriz de LED por debajo de ella. Las células relevantes destacan por la iluminación de un LED en la combinación adecuada de palabras.
Primero vio un reloj de palabra hace algún tiempo y quería hacer uno.
Aquí, entonces, es mi interpretación del palabra reloj.
La matriz de LED es una casa 8 x 8 matriz de LED y controlador basan en el IC de controlador MAX7219-GNC LED y se pueden encontrar aquí.
El "Arduino" utilizado es otra hecho en casa pequeña huella Arduino DIY que se puede encontrar aquí.
Estoy usando un DS1302_RTC, que compré de eBay, como el módulo de reloj en tiempo Real que impulsa las funciones de tiempo.
También hay una muy simple táctil momentáneo interruptor matriz que construí como interfaz para ajustar el tiempo.
Además, el caso fue construido usando un pino 10 x 400 mm de la ferretería, un montón de tornillos, pegamento, hoja de acrílico y la esfera del reloj se imprime en papel normal.
Porque usé piezas hechas hogar, pude montar las piezas muy bien en un caso de mi diseño sin tener que trabajar alrededor de las limitaciones de tamaño y la forma de desactivar los componentes de la plataforma.
El mayor reto, para mí, fue el elemento de programación del proyecto. Pero vamos a llegar a eso ;)
