Paso 2: Acoplamiento en - la gubbins

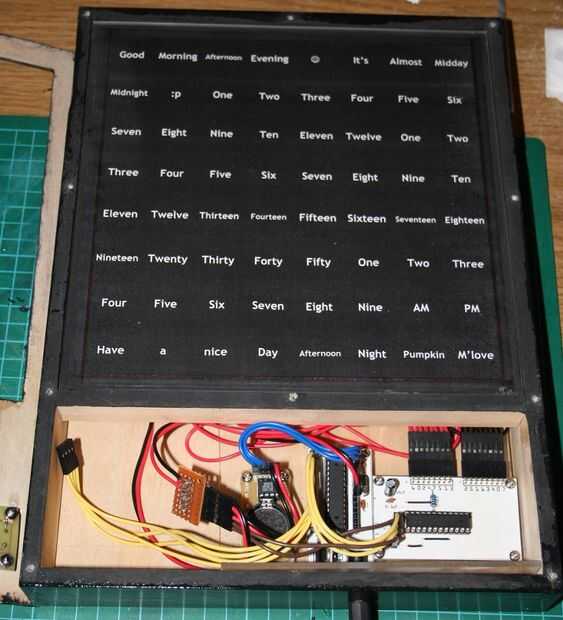

El arreglo de los componentes dentro de la caja es bastante recta hacia adelante. Traje los conectores de 2 x 8 pin detrás de la matriz de LED para conectar a la tarjeta controladora de LED en la parte inferior derecha.
DIY-Duino está situado en el centro y el DS1302_RTC es más de los componentes.

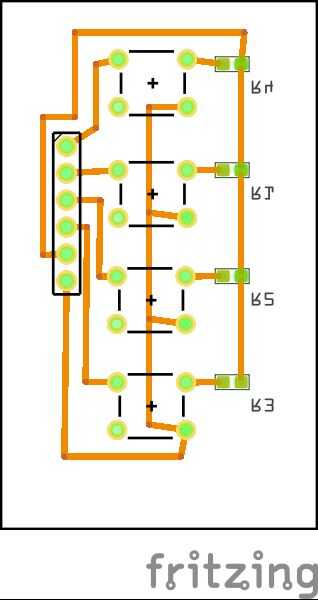

Hay una matriz de botón que está atornillada en el interior de la esfera del reloj (que no está en la foto superior), por lo que he incluido la opinión de la PCB y el PDF para que usted puede hacer su propio.
Hice una tabla de mini-alimentación que sirve a las tres juntas sub (controlador de LED, matriz de botón, DS1302_RTC) desde el DIY-Duinos 5V y GND... por el momento, el tablero de mini-energía es "flotante", pero probablemente a montarlo en el caso que no sacudan.
