Paso 5: Opción 1; Fuente interna de GameCube y alimentación externa
Supongo que te estás preguntando; ¿por qué conseguir ambos interno y externo de la alimentación, esperar, ¿qué? ¿Fuente de alimentación interna?

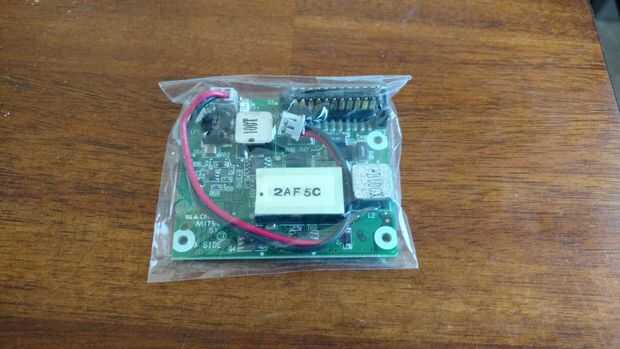

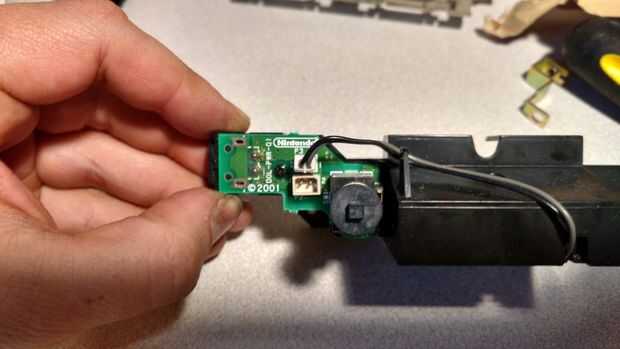

Sí, después de algunas investigaciones, me topé con diferentes artículos que describen la Junta Gamecube teniendo una fuente de alimentación interna independiente. Mina tenía la fuente de alimentación directamente en el tablero principal. Pedí uno de ebay para este proyecto específico como quería mantener la apariencia y piezas como mucho más cercano a lo real. Además podía utilizar el interruptor de encendido y el ventilador de la carcasa.
La fuente de alimentación interna proporciona voltajes diferentes tales como + 12V, + 5V, + 3.3V, + 1.8V y + 1,55. El que es de interés es obviamente el + 5V (Rpi) y + 3.3V (controladores). Puede conectar el + 5V directamente en el riel de 5V de Rpi o con la conexión Micro-Usb, su elección, ambas obras de bien. Otro + 5V y + 3.3V se enganchadas al tablero delantero cuando sea necesario por el regulador
Pinout para el suministro de corriente va como siguiente:
1 Gnd Gnd 2
3 3, 3V 3, 4 3V
5 Gnd 6 Gnd
Gnd Gnd 7 8
9 1,8 10 1,8
11 1,8 12 1,8
13 1,55 14 1,55
Gnd 16 15 1,55
Gnd Gnd 17 18
19 termo detectar 20 12V
21 5V 5V 22
Como usted puede darse cuenta, hay un montón de conexiones a tierra. Así que supongo que hay un terreno por conector de voltaje como no había ninguna conexión común entre los diferentes motivos. Para el proyecto, unsoldered el conector de la fuente de alimentación para soldar los cables directamente. En cuanto a la corriente nominal, no pude encontrar ningún dato, pero puede alimentar mi pi a toda velocidad sin recibir ninguna advertencia de undervolt (Plaza del arco iris en la pantalla).
