Proyecto de Arduino más inútil máquina jamás (1 / 6 paso)

Paso 1: Lista de piezas

Se necesita:

-caja de madera de la joyería (usted puede conseguir en su tienda de artesanía local por menos de $5)
-Arduino UNO
-Laptop (yo uso un Macbook Pro)
-resistencia de ohmios 10 k

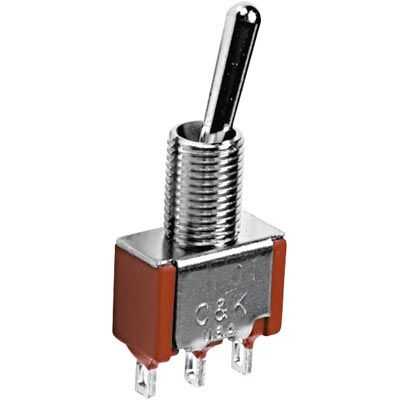

-pequeño interruptor SPDT
-motor servo
-los cables
-batería de 9v
-palitos
-pegamento de madera
-un listón de madera de 0,5 "x 0,5"
-viejo cable coaxial
-2 piezas de bisagras pequeñas (aproximadamente el mismo tamaño de las bisagras que viene con la caja)

Herramientas:

-Herramienta Dremel
-la Sierra
-destornillador
-alicates
-pelacables
-soldadura, plomo soldadura
-voltímetro
-protoboard
-cinta aislante

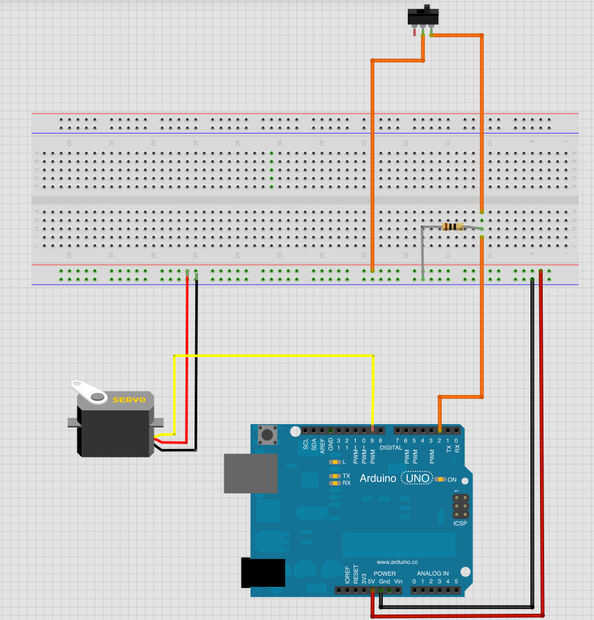

Esquema:

Revisa el esquema de los cables de componente. Usé Fritzing aplicación para Mac para diseñar mis componentes.

Te recomiendo cableado su circuito usando una tabla de pan primero. Compruebe la calibración de tu servo y jugar con el código para alcanzar la posición de los brazos de servo o de rotación deseada. Esto puede variar por lo que necesitará modificar el código para lograr el movimiento correcto.
