Proyecto de Arduino más inútil máquina jamás (4 / 6 paso)

Paso 4: Crear caja de servo y el dedo

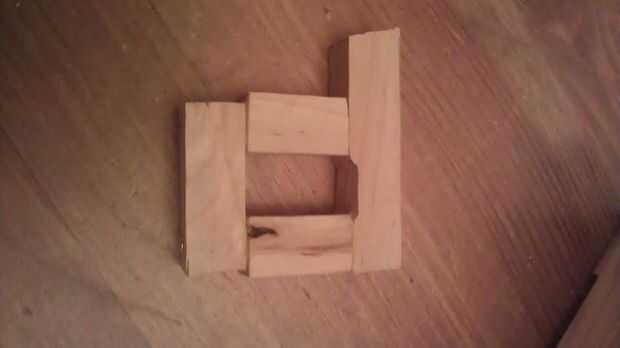

1. Mida las dimensiones del servo y construir una cubierta alrededor de ella usando la varilla de madera de 0,5 "x 0.5". Cortar la madera y fijar las piezas. Había reforzado con un clavo y luego pegan.

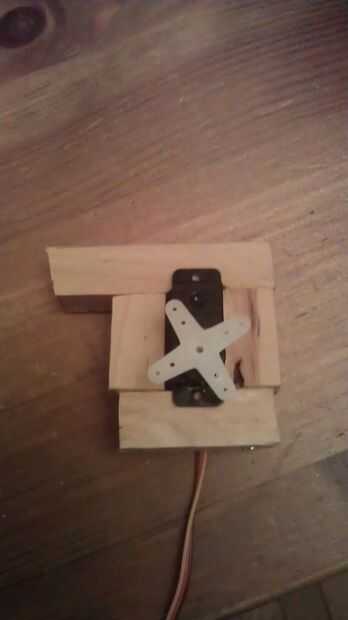

2. montar el servo de la caja y colóquela en la tapa donde se unirá el interruptor SPDT.

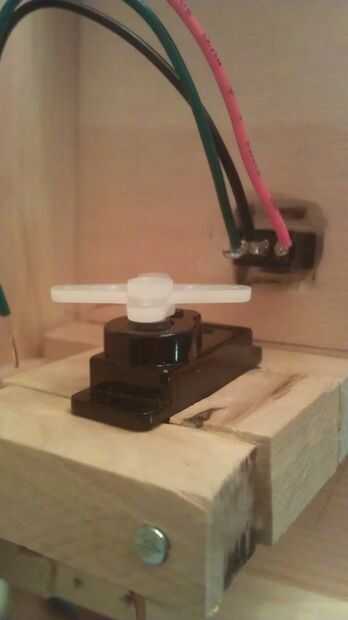

3. Perfore un agujero en la tapa y asegure el interruptor. El servo de la vivienda por debajo de la posición y alinee con las palancas servo.

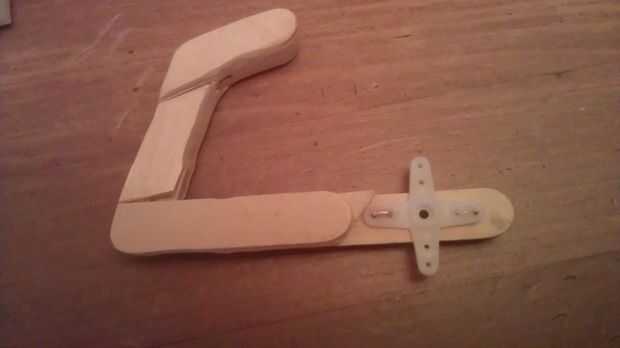

4. crear el "dedo" con palitos. Antes de crear el dedo, se burló de ella dibujo el dedo en un pedazo de papel, cortarlo hacia fuera y después superponer la palanca del servo. Simular la rotación de la palanca del servidor con el dedo para ver cómo el dedo se alcanza alrededor de mover de un tirón el interruptor apagado. Una vez que el tamaño, ángulo y grosor, el recubrimiento del mock de papel con el palito. Usted puede Agregar tantas capas de palitos como sea posible para crear el espesor adecuado para cuando gira el dedo, es capaz de pulsar el interruptor. Crear agujeros en el extremo de servo del dedo donde puede colocar el dedo en la palanca del servo.
5. Coloque el dedo en la palanca del servo usando un alambre de cobre del medio de un cable coaxial. Pueden ser bastante fuertes por lo que tendrá que utilizar un par de alicates para cortar y doblar. Asegure los cables de cobre por el otro lado para "bloquear" el dedo en la palanca de la soldadura. Tenga cuidado de no derretir la palanca del servo.
6. Sujete la caja del servo por debajo de la tapa con el interruptor aplicando pegamento de madera. Rotar el dedo para asegurarse de que va alrededor de la tapa y golpea muy bien la palanca del interruptor mientras el pegamento está mojado... Una vez haya encontrado la posición correcta, utilice una abrazadera para fijar el servo de la vivienda a la tapa mientras el pegamento se seca.
