Proyecto de Arduino más inútil máquina jamás (5 / 6 paso)

Paso 5: Cableado y conexión de alimentación

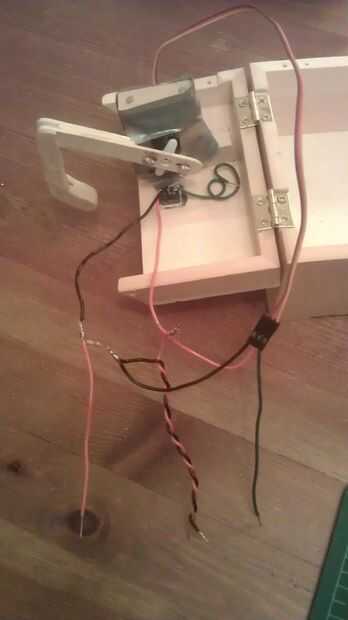

Cable de los interruptores y el servo al Arduino. Consulte el diagrama de cableado en el paso 1.

Tenga en cuenta que yo había soldado de la 10 k ohm resistencia directamente los cables. No hay necesidad de crear un PCB para este sencillo circuito.

Mueva el Arduino al lado para cuando gira el dedo, no se la manera.

Conecte la fuente de alimentación de 9V a Arduino. No olvide desconectar la batería cuando no está en uso o bien se drenará su batería.
