Paso 1: Marco prefabricado

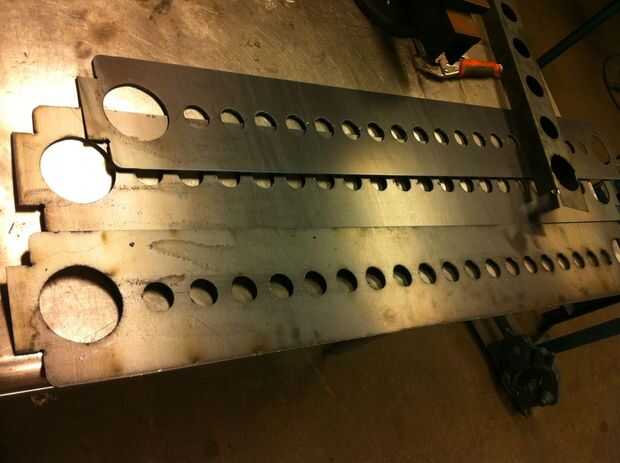

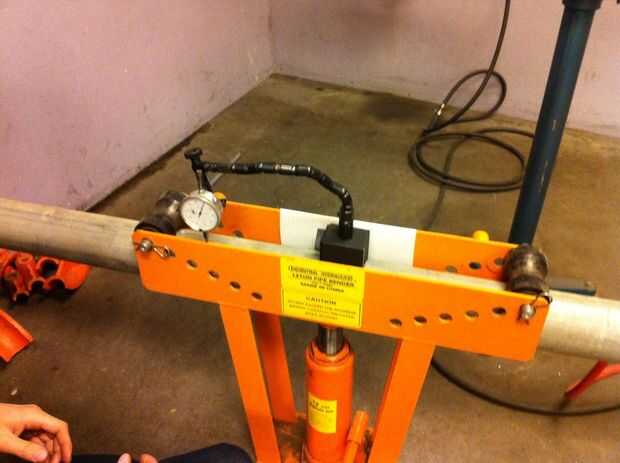

La fuerza del tubo se probó colocando las secciones de tubería en un doblador y medir la desviación con un indicador de cuadrante. La prueba es representante de la caja de carga de punto. Basado en esta prueba, hemos sido capaces de seleccionar un tamaño de tubo apropiado. Luego cortamos los canales transversales de una pieza sólida de metal que iba a ser doblado en forma de C-channel. La plantilla 2D fue creada utilizando Solidworks y luego exportar a un formato dxf donde fue importada y utilizada en el cortador del plasma CNC. Características fueron colocadas en la parte para marcar la línea central de la curva.
Las formas 2D se colocan en una prensa de sacador. La prensa tiene un conjunto de matrices que pueden utilizarse dependiendo de la longitud de la curva, la curva de radio y espesor del material en uso. La gama vertical del recorrido se debe ajustar para que haya algo un poco más grande que la separación de material grueso entre los dados en el recorrido máximo en el ciclo. Después de doblar los canales, ellos eran soldados para hacer un canal transparente.
