Proyecto de bobina de encendido de coche de alto voltaje (3 / 6 paso)

Paso 3: Preparar la bobina

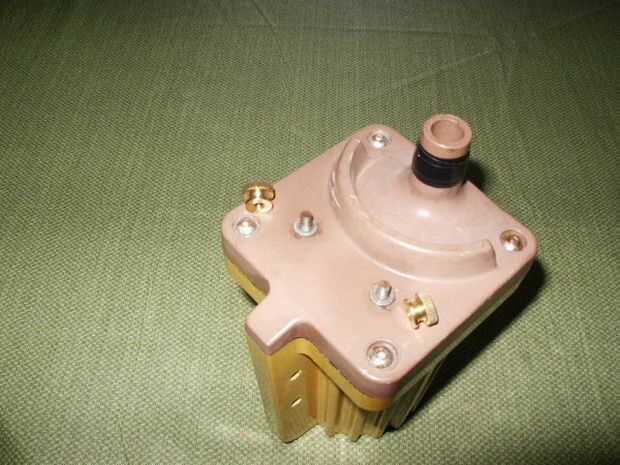

Envolver unas vueltas de cinta aislante alrededor del poste de salida de la bobina. Esto asegurará una fricción ajustado para la tapa de PVC.

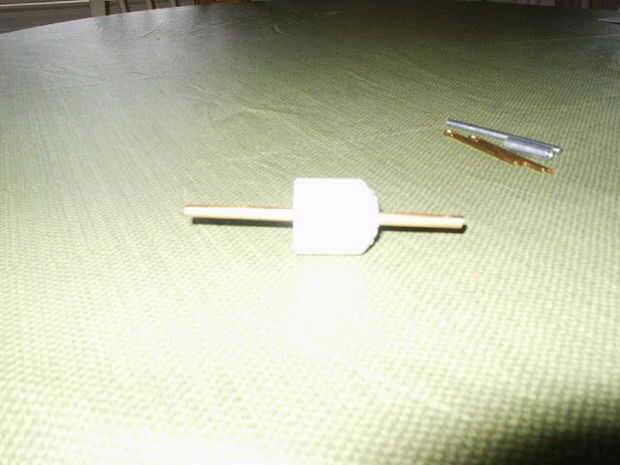

Perforar un agujero de 3/16 Avos en el centro de la tapa de PVC. Esto debería permitir que la varilla de 3/16 para deslizarse, pero ser ajustada.

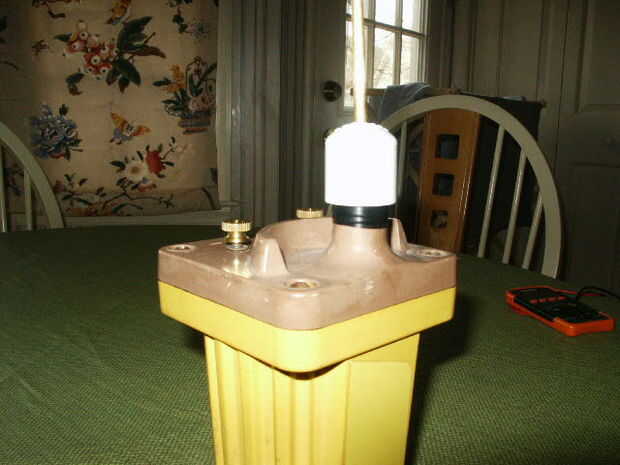

Inserte la varilla de latón de la tapa de PVC y presiona la tapa sobre el poste central de la bobina alto voltaje. Asegúrese de que la varilla de latón está en buen contacto con el contacto de la parte inferior.

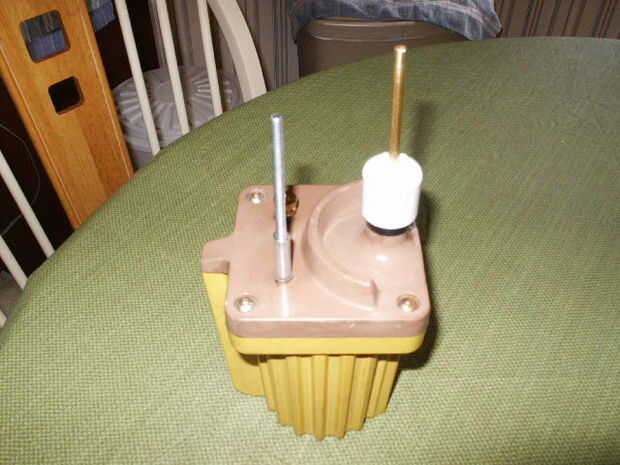

Atornille la varilla roscada en el espaciador de aluminio. Colocar un pasador de latón en la parte superior de la varilla de latón y la varilla roscada.

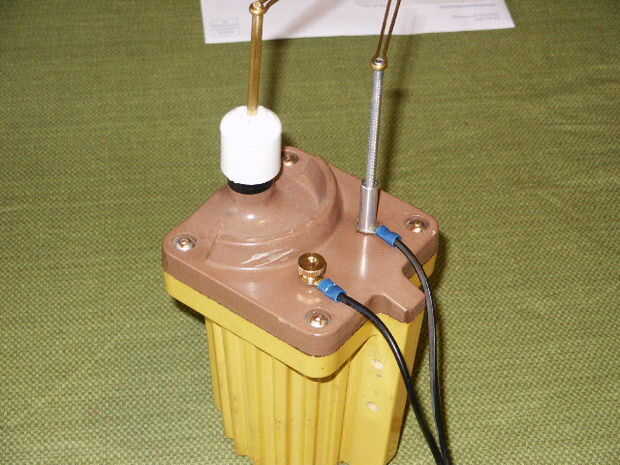

Deslice el cable de salida positiva sobre el positivo (+) marcado terminal de la bobina. Utilice un tornillo de latón para sujetarla.

Ponga el cable negativo de la salida en el terminal marcado (-). El espaciador de aluminio--el tornillo roscado de varilla sobre él y apriete hacia abajo.
