Paso 2: Preparación y medida

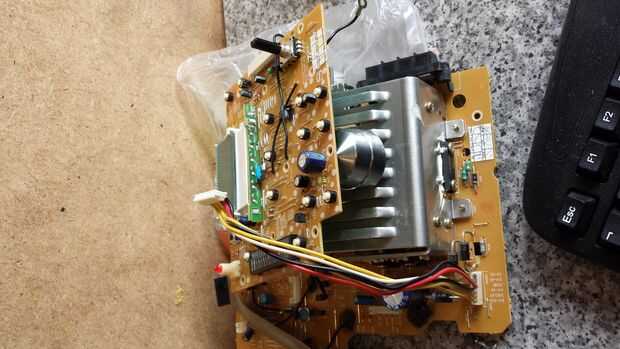

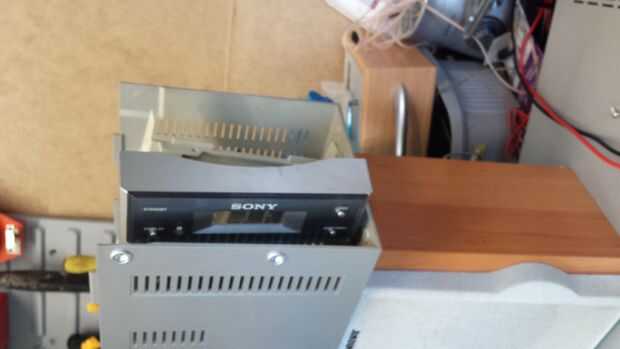

Iniciado por desnudándose el sistema estéreo y sistema de radio Dab hasta las piezas que yo quería.
Poner la cartera en el Banco y utilizadas piezas de A4 de papel en la parte delantera, pegadas juntas para cubrir el frontal entero (como no tengo ninguna cinta adhesiva en el momento)

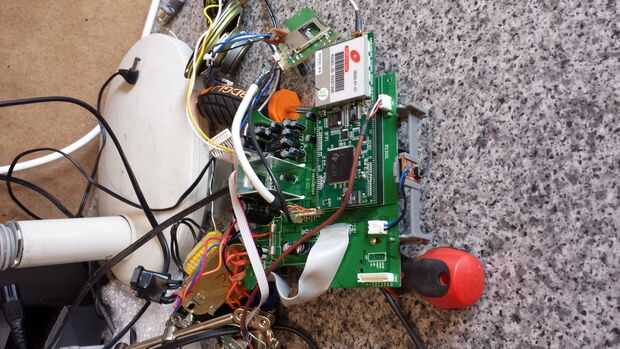

Colocar las placas de circuitos de la radio estéreo y lenguado en la parte superior del papel para la medición y colocación en la fase final.
Dibujó un esquema de cada tabla para medir la colocación correcta al corte y colocación; incluyendo el tamaño del tablero entero independientemente de curvas ni cortes.
MEDIDAS DE PANTALLA Y EL INTERRUPTOR:
Ahora que las tablas son elaboradas y tamaño, tenía que marcar la posición donde estará la pantalla del estéreo junto con el panel frontal PCB.

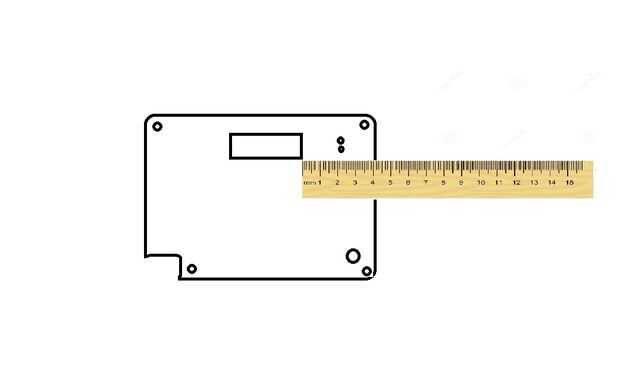

Me medidos hasta el borde de la junta al borde de la pantalla y marca en el papel.
Hizo la misma medida desde la parte superior del tablero en el borde superior de la pantalla.
Con los botones y el control de volumen del bote, medido desde el centro y luego hasta el borde del PCB.
Con los botones, utiliza una regla para medir el grosor de los interruptores, así encontrar la broca de tamaño correcto para el trabajo.
ALTAVOCES

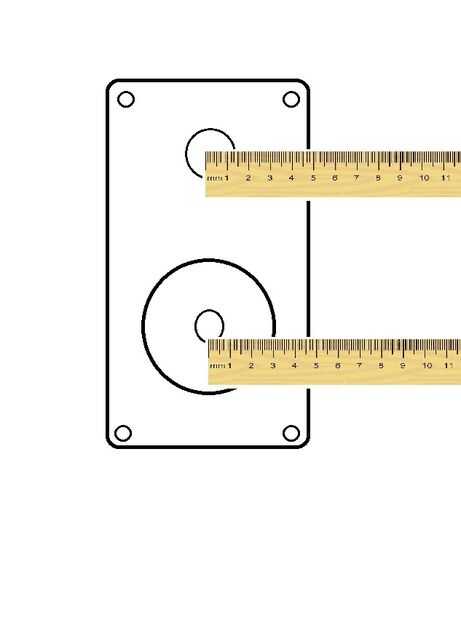

Marqué los altavoces midiendo desde el centro del cono de altavoz hasta el borde exterior de la canal de altavoz. Ofreció las medidas hasta el maletín para dibujar el contorno de la unidad de altavoz real, con la ayuda de una perforadora para cortar madera.
