Paso 4: Fijar primero del PCB estereo
Montado los paneles en sus posiciones desde el interior del maletín para asegurarse de que tengo la medida correcta.

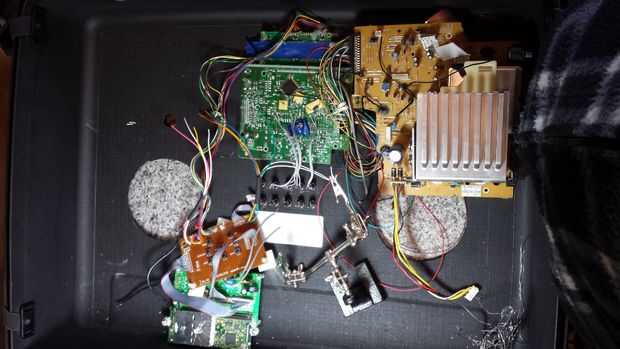

En la imagen el PCB verde del panel frontal stereo, a lo largo de lado es el amplificador / tablero de circuito de audio desde el estereo.
En la parte inferior fue el sintonizador de radio dab que terminó estando colocado en la parte superior el estéreo frontal PCB con distanciadores de plástico.
En este momento cuando todo está en su lugar y se adapta bien, tenía la tarea de alambrado hasta los tableros de circuito.
Puesto que muchos sistemas micro hifi contienen muchas tablas en una caja compacta, fueran modulares y así los tableros conectores 90 grados que les unen todos juntos, así que tuve que romper el manual de servicio y puesta.
El tablero de control delantero tenía uno de estos conectores que a su vez conectado al amplificador PCB, tuve que conectar cada pin (1 a 27) en orden a la Junta de amplificador del tablero de control delantero incluyendo todas las líneas de señal para el correcto funcionamiento, que me enteré antes.
Quería que todo funcione el sistema estéreo cuando cambias de fuentes tales como CD y Tape, pero antes en la construcción esto no salen según lo planeado.
La radio dab fue significada para ejecutar desde la función de reproductor de CD de la radio encender con power (6v) y utilizando las líneas de audio Cd player DAC, pero esto no funcionó así que recurrí a usar el Aux en función y el USB / SD MediaBox de jugador. Llegó a ser más fácil.
