Paso 2: configuración

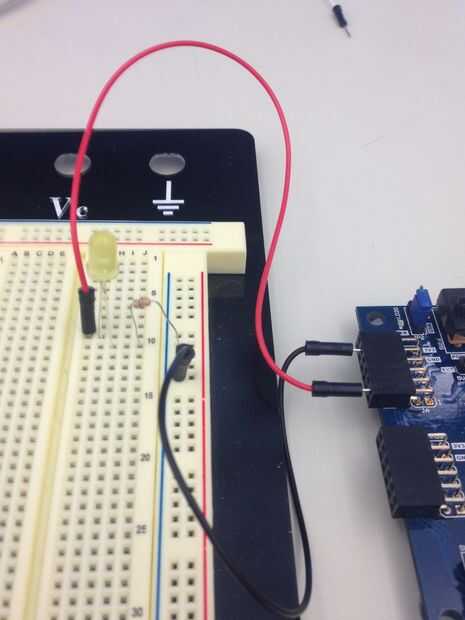

La salida de hardware del proyecto es la placa con los LEDs conectados. La salida de los LEDs son el resultado de las entradas de la tarjeta FPGA Basys 3. Construir un simple LED resistencia del circuito en el protoboard como en la imagen anterior. La puesta a tierra del circuito va a GND del puerto PMOD en los 3 Basys. Repita el proceso seis veces más para tener siete circuitos de resistencia LED separados. Si hay alguna confusión en cuanto a cómo hacer un circuito de resistencia LED, aquí es un gran instructable por wrcoakle para la referencia:
Nota:
Es muy importante tener un resistor de un valor adecuado en cada circuito, ya que evitará que los LEDs se cortocircuitan y quemado. La resistencia del LED solo no es suficiente para impedir que la tensión de la fuente. Hemos utilizado 330 Ωresistencias de.
