Paso 6: Módulo de la pantalla de siete segmentos

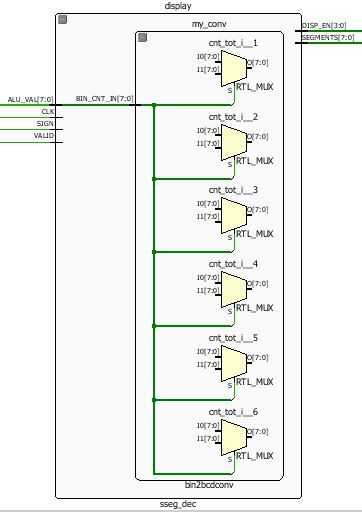

El display de siete segmentos es la misma que hicimos de nuestro laboratorio a principios de año. Se trata de la asignación para que el display de siete segmentos puede mostrar números de convertir de binario a decimal en el tablero de 3 Basys. El módulo toma el número binario de 6 bits en el mostrador y convierte a decimal usando un decodificador con multiplexores de seis. Puesto que nuestra máxima de la exhibición es sólo sesenta segundos, sólo dos de las cuatro pantallas eran necesarios. Y porque sólo necesitamos 6 bits contar hasta 60, agregamos dos ceros en la parte frontal para conectar con el módulo de visualización de siete segmentos de 8 bits.
(El archivo VHDL de exhibición de siete segmento se proporcionará al final de instructivo, ya que es demasiado larga para incluir aquí)
