Paso 8: Módulo principal

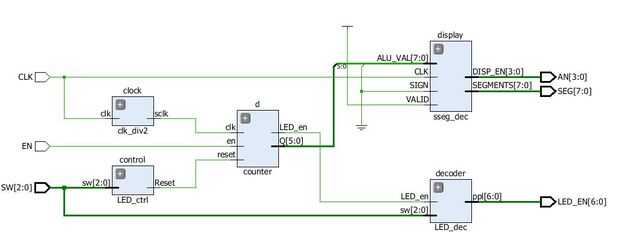

Aquí es donde todo se junta. Como se puede ver, existen 5 bloques en el esquema que corresponde a los 5 módulos de nuestro diseño. Las entradas de un reloj, una señal de enable y 3 interruptores corresponden a salidas de 7 LEDs y el display de siete segmentos.
Los dos primeros módulos que deben seguir las señales son el divisor del reloj y los módulos de control de LED. El reloj es casi idéntico a la que nos dan en el laboratorio, con la excepción de una frecuencia cambiante. Esto permite que el contador de cuenta regresiva de 60 segundos exactamente. El control de las entradas de los interruptores y las convierte en señales para el contador de abajo usar. El LED de Control determina si se envía una señal de reset para el contador de abajo.
El módulo de abajo contador toma la señal de reloj revisado junto con la activación y reiniciar señales y utiliza estos valores para hacer la mayoría de los cálculos en nuestro circuito. El contador de abajo estas señales y los pone a través de un circuito de comportamiento. Las salidas de la entrada a contador en los siete segmentos pantalla y el decodificador de LED.
La salida del contador hacia abajo determina lo que es la visualización en la pantalla de siete segmentos, como si no se restablece en 60 segundos o si está en cuenta regresiva. El contador de abajo también emite señales al decodificador de LED, que decide cuántos LEDs son el basado en las señales,
