Como un thinkerer, recuperamos un montón de motores de corriente continua o motores paso a paso. Con el fin de reutilizar estos motores con eficacia, necesitamos poder montar el motor para nuestros dispositivos en una alineación precisa.
Solución:

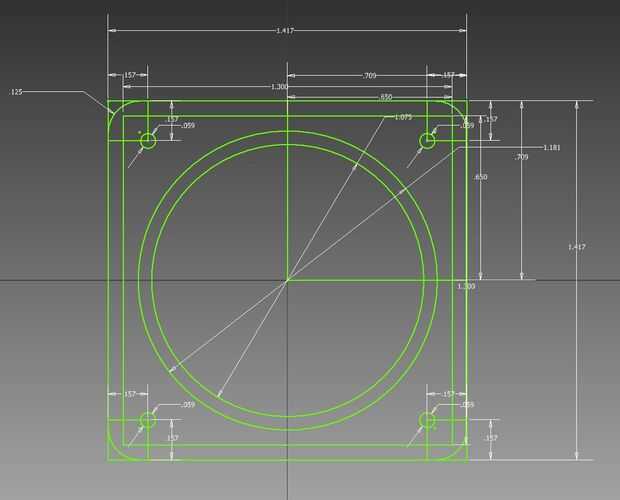

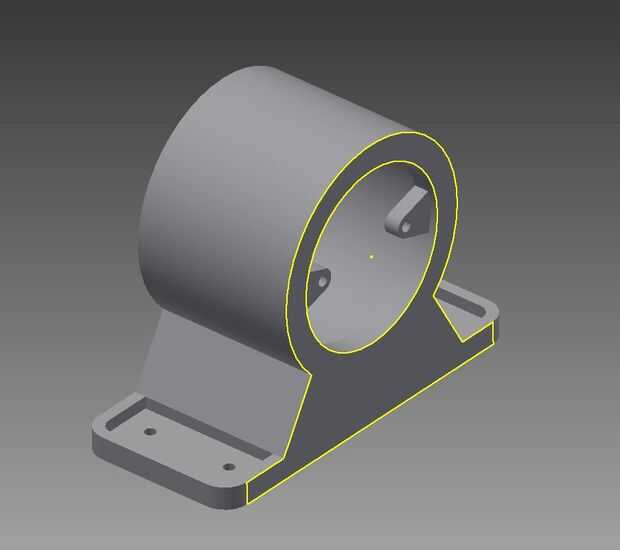

Utilizamos Autodesk Inventor para hacer un soporte con 4 orificios con y sin un soporte de montaje.
Resultados:

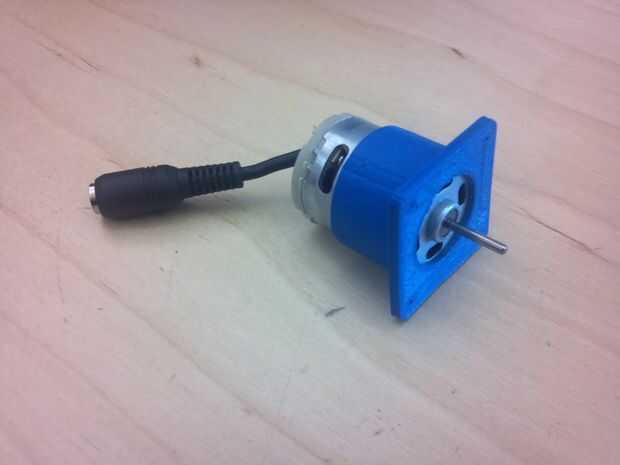

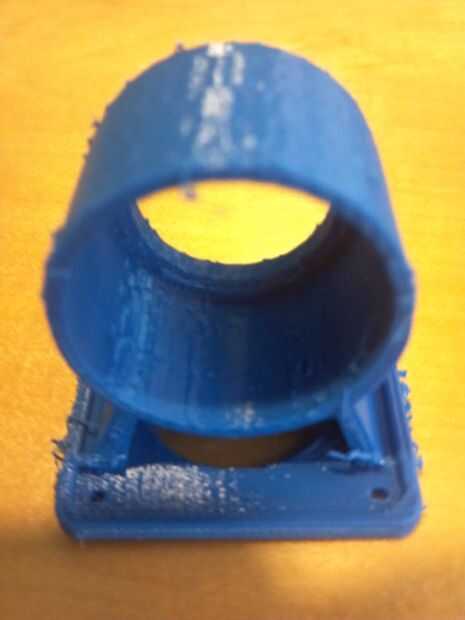

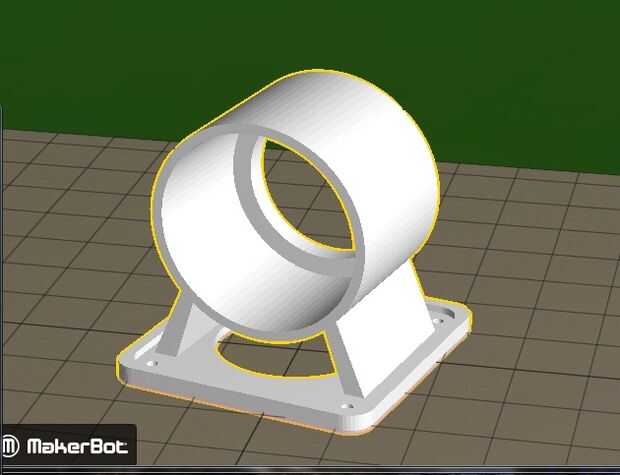

Las fotos muestran dos formas de montar el motor a un dispositivo. Éste era prensa equipado debido a la escala de problema con la instalación de Autodesk al Bot Maker 3D.
Consejos:
* El agujero es más de lo que esperaba. Añadir 2mm a cualquier diámetro de agujero y 2mm de diámetro externo.
* He encendido el filamento de carga justo antes de pulsar botón de Make It. Esto impide que mi plásticos refrescarse.
Otras mejoras:
Para el montaje del horizontal, es mejor poner rotar la parte lateral para reducir el desperdicio de material de apoyo. Voy a hacer la base rectangular acortando los laterales a lo largo del eje del eje y que se extiende al otro lado. Se trata de mejor diseño en el manejo de torque así. Por lo que al 3D de impresión (en su lado hacia abajo), no sería necesidad de apoyo o balsa. Despilfarro se reduce a cero y tiempo de impresión es ligeramente reducido.
* Se agrego 2 fichas a interfaz para los orificios de tornillo en la parte delantera del motor.
