Paso 7: Ahora para algunos cables
Hay 3 cables con energía. Caliente, neutro y tierra. Lámparas no requieren puesta a tierra que tu normalmente sólo tratan de caliente y los cables de neutro. Con el cableado de la casa, el cable negro es el caliente y el alambre blanco es el neutro, pero la lámpara acordes no son color cifrado por lo que es un poco más complicado que es que código eléctrico pero es necesario que los cables de etiquetarse.
con los acordes de la lámpara están juntos los dos cables. Mirando de cerca en el alambre, 1 lado será liso y es típicamente muy pequeña escritura escritura en él. El otro lado tenía las costillas en él. El lado con el libra es el neutro y el lado liso es el alambre caliente. También puedes mirar el enchufe. El diente más pequeño es el caliente y el diente más grande es el neutro.

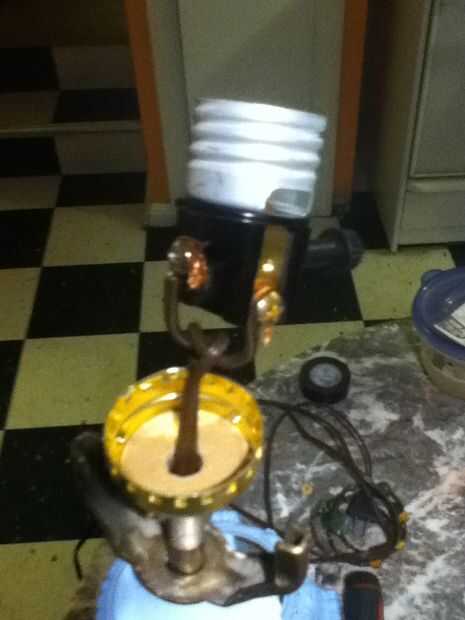

ALIMENTE EL ALAMBRE A TRAVÉS DEL TUBO.
Típicamente con lámparas el cable va directamente desde el enchufe a través de la base de la lámpara, luego por el tubo que termina en el zócalo. Con esta lámpara porque tengo el interruptor en la base, tengo cables separados. El cable de la pared va a la base y está conectado al interruptor, entonces hay un cable independiente que corre por el tubo a la toma. Después de una inspección cuidadosa, el cable original estaba en buenas condiciones así que usé este cable para conectar a la toma de corriente. lo primero que hice fue correr a través del tubo hasta el enchufe.
Alambre del enchufe para el principal, me gusta usar un acorde de extensión de 6 pies. En mi local de caja grande ferretería un nuevo acorde de la lámpara es de $10 pero un acorde de extencion de 6 pies es solamente $2. Simplemente corte el extremo de salida y su buena para ir. El cable de extensión es más resistente y no se ve tan bueno como un cable normal de la lámpara pero con esta lámpara, el cable será detrás de una mesa para no me molesta. Si esto fuera una situación donde el cable sería más prominente entonces probablemente la primavera el dinero extra para el cordón de aspecto más agradable.
USE UN NUDO DE SUSCRIPTORES EN EL CABLE DE ENCHUFE

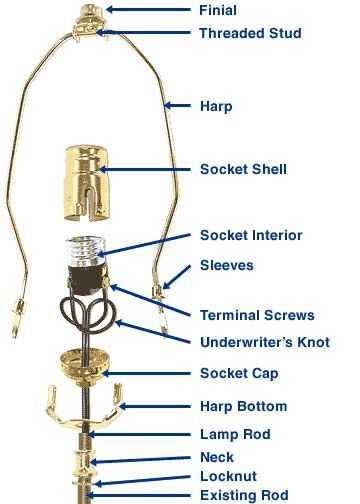

Cuando el cable de un enchufe es una buena práctica para anudar los cables en el enchufe. Esto impide que el cable se saca si obtiene apretamientos, estiramientos, el acorde. Esto evita que los cables de corto circuito que podría potencialmente choque alguien o incluso provocar un incendio. Parecer esto se llama un nudo de underwriters. Para ser honesto no sé que hasta que hice una búsqueda en google encontrar una imagen para usar con este instructable. Si usted recibe nada de este instructable puede impresionar a sus amigos en fiestas con ese chisme poco de conocimiento.
CALIENTE AL TERMINAL DE COBRE AMARILLO/ORO, NEUTRO AL TERMINAL DE LA PLATA
Cuando se conecta el enchufe, el cable caliente es conexió a la terminal de cobre amarillo/oro y el neutro está conectado a la terminal de la plata. Esto es cierto para enchufes e interruptor así. Caliente de cobre amarillo/oro. Neutro a la plata. Esta lámpara tenía una toma de interruptor deslizante que odio. Debido al cambio en la base podido con una toma de corriente sin interruptor, pero decidí ir con un 3 manera lo toma además el interruptor giratorio, el 3 da manera diferentes niveles de luz.
No tengo una foto de esto pero una vez Conecte los alambres calientes y neutrales en el zócalo, me gusta envolver cinta aislante 3 veces alrededor de la toma como una pequeña protección extra. Hay un pedazo de cartón que actúa como aislante entre el zócalo y la tapa de metal del zócalo. Si los cables tienen fraid extremos, es posible que la caliente y neutral a ambos trabajo hacia fuera y tocar metal que podría sorprender a alguien. Unas vueltas de cinta aislante es un seguro adicional. No topar con esto. VI en un espectáculo en casa hace años y han estado haciendo desde entonces.
Y AHORA PARA CABLEAR EL INTERRUPTOR GIRATORIO BASE

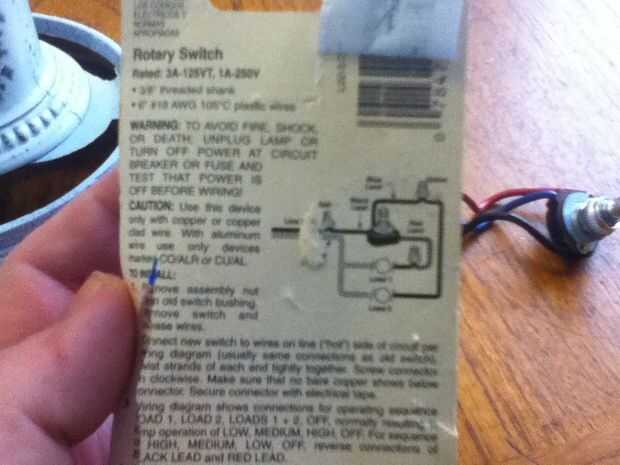

LEA LAS INSTRUCCIONES DE CABLEADO QUE VIENEN CON EL CONMUTADOR DE ROTARTY!!!!!!
Una cosa que he aprendido es que el cableado no es consistente de fabricante a fabricante. Lo que es cierto para una marca pueden ser diferente para otro. Aprendí que la manera más difícil cuando se instale un toque encender mi último proyecto de lámpara.

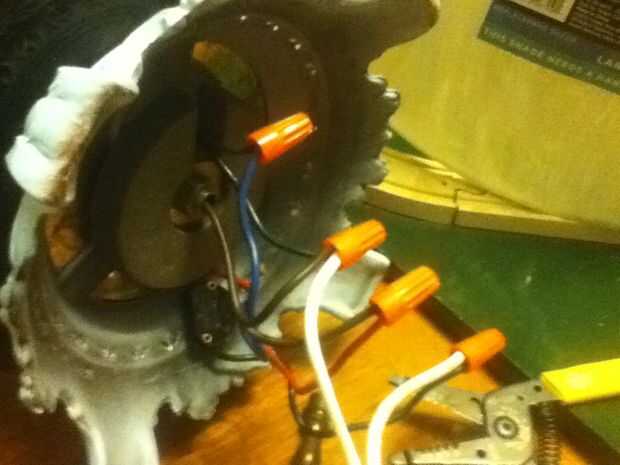

Este interruptor interruptor rotatorio tiene 3 cables. una roja, una azul y una negra. El cable negro está conectado a la entrada caliente. el cable rojo está conectado a caliente para lámpara 1 (zócalo) y el azul se conecta a la caliente para la lámpara 2 (luces de Navidad). el neutro de entrada es conectado al neutro de ambas lámparas. Utilice pelacables para tira de 1/2" a 3/4" de cada cable. para cada conexión tuerza los cables de la tapa con un tapón de alambre y luego envuelva con cinta aislante (no mostrada).
