Paso 5: El circuito de soldadura
![]()
![]()

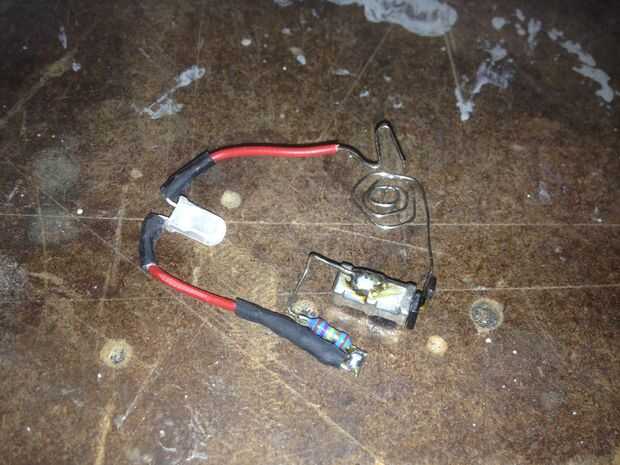

Para hacer el circuito caber la forma perfectamente soldar una pieza en el momento a partir del interruptor de inclinación. Sencillamente las piezas se van a soldar entre sí en el corazón y utiliza un par de pequeñas pinzas para doblar los cables encajan perfectamente. Terminó mirando como en la foto (tenga en cuenta que he utilizado algunos tubos de calor shring para cubrir la soldadura y que uno o las resistencias están cubiertas por ella, realmente no creo que es necesario tener aunque ya que ninguno de los cables, probablemente, conectará y cortocircuito). También tuve que pulir el 6mm LED un poco ya que la brecha en que se suponía que era sólo de 4mm de profundidad.
El interruptor de inclinación que conseguí fue un sin mercurio que de lo que puedo decir se compone de una bola de metall rodando dentro de un tubo para encender/apagar. Parpadeo un poco si no completamente todavía. Si tienes acceso a un interruptor de inclinación de mercurio probablemente recomendaría usar eso insead (es difícil de conseguir a través de ésos desde electrónica ya no puede contener mercurio).

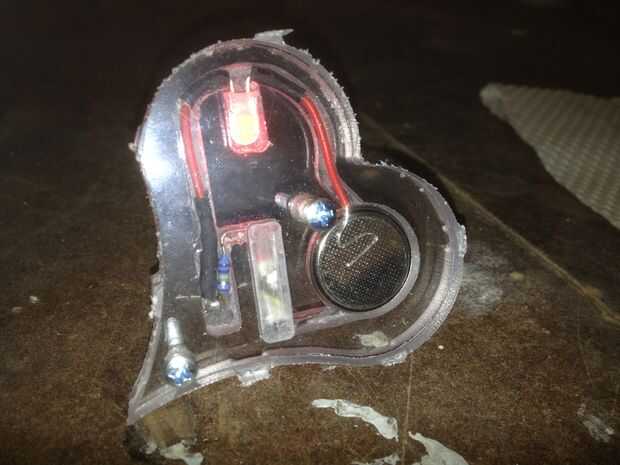

La imagen inferior es la primera vez que montado el corazón, todavía necesita un lijado para decir lo menos.
