Proyecto de Logger de datos (3 / 5 paso)

Paso 3: Diagrama de cableado

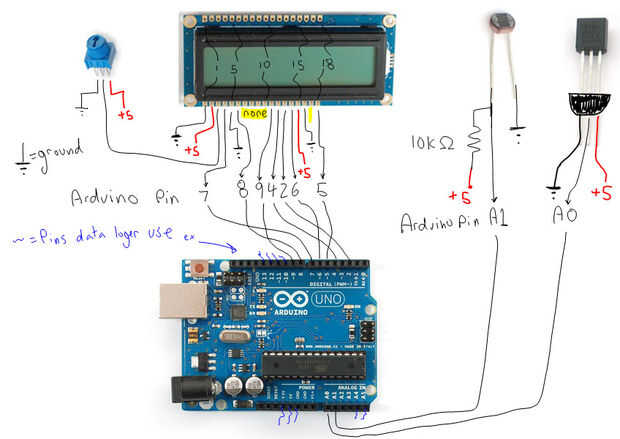

Aquí está el esquema de mi registrador de datos. Se dibuja como si usted está usando los pernos del cabezal apilable. Pero los pines de arduino que el registrador de datos están marcados también.

Aquí hay una tabla para donde va cada pin del lcd para que mi código de trabajo.
lo pin LCD corresponde al pin de Arduino por debajo de ella. Si parece fuera copia de alineamiento Bloc de notas.

1, 2, 3, 4, 5, 6, 7, 8, 9, 10,11,12,13,14,15,16,17,18, lcd
g, + 5, pt, g 7, 8, 9, 4, 2, 6, + 5, 5 G, cambio final de arduino
