Proyecto de Radio Bluetooth tubo 3 - japonesa Radio plástico de mediados del siglo (3 / 6 paso)

Paso 3: El circuito

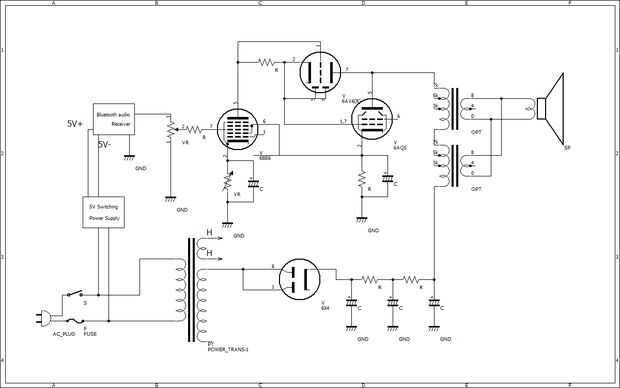

Los nuevos esquemas se muestra a continuación.

Este circuito algo extraño se llama "Super triodo conexión (versión 1)" inventada en 1986 por Kamijo.
Para obtener más información, visite el siguiente sitio web:

Originalmente, este radio es un superhet 5 tubo sin transformador. He estado evitando para construir dispositivos sin transformador para evitar riesgo de electrocución, ya que soy un poco de un despistado. Así que esta vez agrego transformador de energía también.
